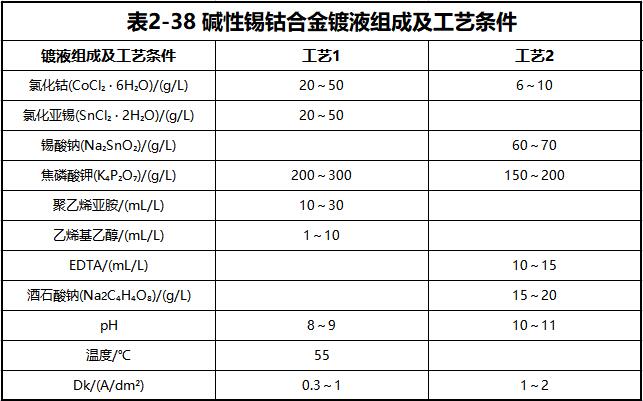

（1）碱性镀液电镀锡钴合金组成及工艺条件（表2-38）
（2）镀液成分和工艺条件的影响
a.镀液中主盐离子浓度对镀层组成的影响不大。但镀液中钴离子的含量较高时，镀层的脆性增加；浓度过低，镀层发白。因此应保持镀液中钴离子：锡离子＝（0.6～0.9）：1。
b.焦磷酸钾是络合剂，镀液中它的浓度增加，镀层中钴的含量也增加。
c.聚乙烯亚胺、乙烯乙醇、EDTA、酒石酸钠配合使用，可以增加镀层的光亮性。
d．表2-38工艺1中，随电流密度的增加，镀层中钴的含量明显增加。
e．表2-38工艺2的稳定性高，工艺条件对镀层的组成影响不大。一般采用不溶性的碳阳极。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
