铬钼合金不仅具有致密的结构，还具有较高的耐蚀性和优良的耐磨性。当镀层中铝含量 1％（质量）时，其耐磨性比铬镀层高2～7倍。随着钼含量增加，镀层硬度也随之增加，通 常为1300HV，最高可达1600HV，而镀铬层为400～1200HV。

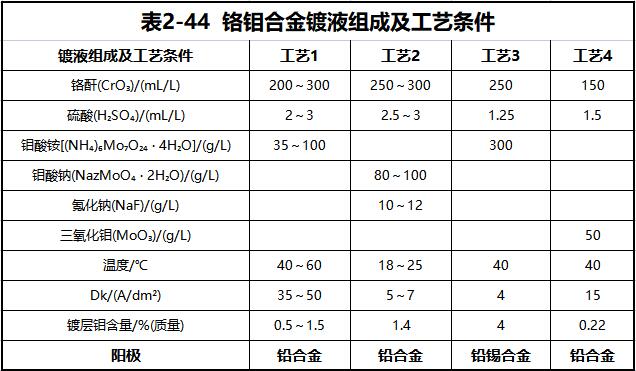

随着电流密度增加，镀层显微硬度增加，在电流密度40～50A／d㎡2时达最大值。温度 增加硬度会下降。不同镀液类型要注意工艺条件的控制。电镀铬钼合金工艺见表2-44。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
