铟是一种耐腐蚀、白色的稀有金属，硬度很低（HV＝1.2kg／mm2），熔点低（156℃）。 铟的主要用途是电沉积在铅、银—铅或铜—铅镀层上，经过热扩散，使铟与底镀层形成固溶体 合金，利用其耐磨性和干润滑性提高轴承和活塞环的使用寿命。铟镀层耐蚀性好，镀在有铜 镀层轴承上，将免遭油酸和发动机燃烧产物的强烈腐蚀。例如飞机发动机的钢轴承上光镀一层银，然后在氟硼酸盐镀液中，镀上一层厚度为25μm的铅层，最后镀1～2.5μm的钢层，然后在与空气隔绝条件下进行热处理，在2h内缓慢升温至150～170℃。另一种方法是在热油中加热，使得铟在铅中充分进行扩散，这样铟就固溶于铅层之中。

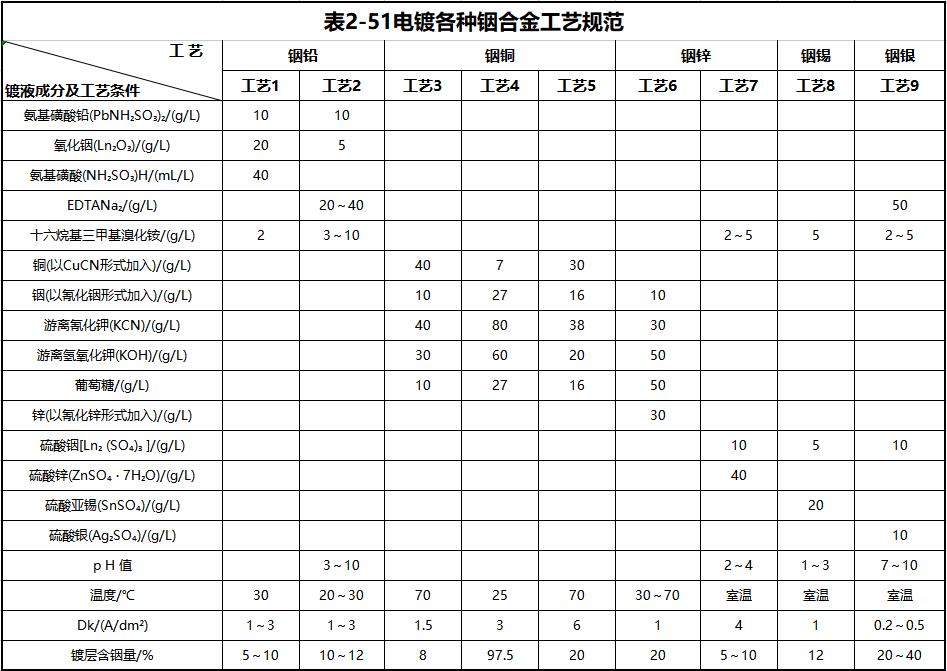

铟基有多种合金镀层，铟铅、铟铜合金属于减磨镀层。铟锌、铟镉属于高耐蚀合金。钿银、铟银合金在微电子元器件上作可焊性镀层。这些镀层的工艺规范见表2-51。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
