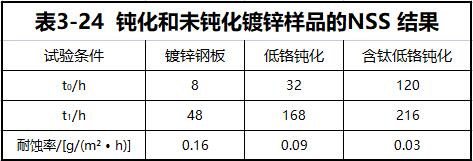

北京科技大学卢燕平等在低铬钝化液中，加入钛酸盐，大大提高了低铬钝化膜的耐蚀性能。试验的配方主要成分为不加钛盐的含铬酐5g／L，三价铬0.5g／L，与之对比的另外一种配方，铬酐和三价铬的浓度是一样的，只是另外加入了钛盐，析出Ti4＋＝0.19g／L，钝化膜经中性盐雾试验见表3-24。
从表3-24可知，未钝化的锌镀层与低铬钝化比较，经低铬钝化后的锌镀层，耐蚀性要提高数倍，而含钛盐的钝化膜耐蚀性，是常规低铬钝化膜3～4倍，因此效果是确切的。由此可见钛离子改性的镀锌层低铬钝化膜，比常规的低铬钝化膜，有更强的再钝化能力和耐蚀能力。其主要原因在于钛离子，不仅使低铬钝化膜中有利于提高耐蚀性的物种增多，从化学组分和结构上，提高了膜的稳定性和防护性，而且由于钝化膜内，钛离子在腐蚀产物ZnO晶体中的渗杂效应，可有效地抑制锌镀层的腐蚀。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
