利用赫尔槽试验的试片，测试镀锌添加剂的性能，具体做法是利用试片上的逐点测厚法来测试光亮范围、镀液分散能力、镀层厚度等性能。
赫尔槽试片上高低区的电流密度相差数十倍，可以直观地看出光亮区范围，由于镀锌工艺现在还没有达到全片完全光亮的效果，因此，可以很容易地看出高低区的差别，从而判断出光亮区的电流密度的范围。

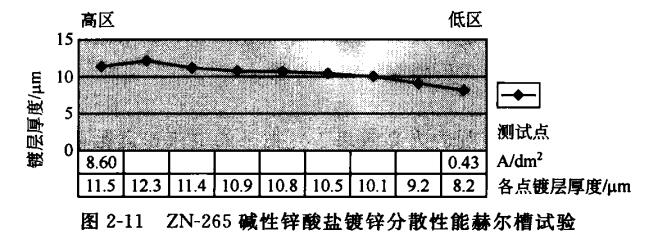

分散能力的测试，可以参见图2-11。由图可知，由于赫尔槽试片上电流密度分布于试片上各测试点且具有一一对应的关系，就可以根据同一试片不同点的电流密度和镀层厚度的关系绘出曲线，直观地反映出镀液的分散能力和镀层厚度的分布。通常都是取高电流区和低电流区距试片两极端各1.5cm距离内的点作为测试点。这两点对应的电流密度分别是8.60A／d㎡（高区）和0.43 A／d㎡（低区），相差正好是20倍。通过测这两点的镀层厚度，并进行比较，就可以对其分散能力有一个量化的评价。
同时，这同一组数据还可以用来判断电镀添加剂的用量是否合理，具体方法是计算这两个厚度的比值，其比值应在1.5～2.25之间。低于1.5，表示光亮剂的含量偏高，高于2.25，表示光亮剂的含量不足。但是要注意的是，影响这两个点厚度差别的因素很多，要根据镀槽的具体情况结合测试结果综合加以判定。因此，这种方法只是一种参考，其所依据的原理是当添加剂过多时，会进一步改善镀层的分布，而添加剂不足时，则分散能力也会有所下降。
本文转载自《电镀故障手册》编著 谢无极
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
