用赫尔槽试验测定镀液的分散能力

    镀液的分散能力是指一定的电解条件下使沉积金属在阴极零件表面上分布均匀的能力。镀液的分散能力具有比较性质，其比较的基准是初次（一次）电流分布。所谓初次电流分布是仅考虑阴极不同表面至阳极几何距离不同时的阴极电流分布情况。因此，分散能力由实际电流分布和初次电流分布的相对偏差表示。镀层在零件上均匀分布的能力越高，该电镀溶液的分散能力就越好。分散能力所涉及的是宏观轮廓面的镀层分布情况，影响分散能力的因素主要有几何因素的影响（零件不同部位距离阳极的距离）和电化学因素（阴极极化度和溶液的电导率）等。

（1）沃特逊（Watson）法

    沃特逊法是在赫尔槽试片上取一定数量的测量点，计算赫尔槽试片上各点电流密度（按公式或电流密度标尺），先计算各点的电流密度比值K，然后测出电镀后各点之间镀层厚度的比值M，最后按下列公式计算分散能力：

        T=K-M/K+M-2x100%

        式中    T——镀液分散能力；

                   K——阴极与阳极不同距离的两点间电流密度之比；
                   M——阴极相应两点间镀层厚度之比。

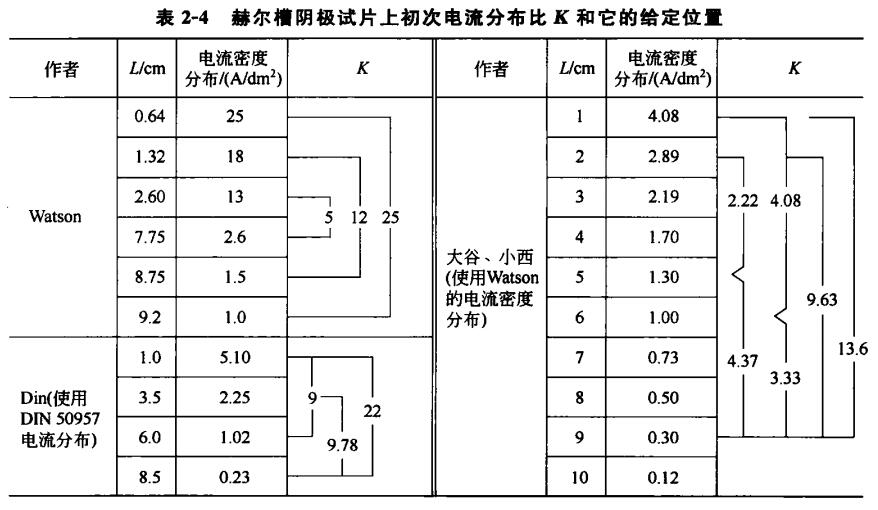

                   一些作者建议的选点位置和相应K值，如表2-4所示。

（2）八点法

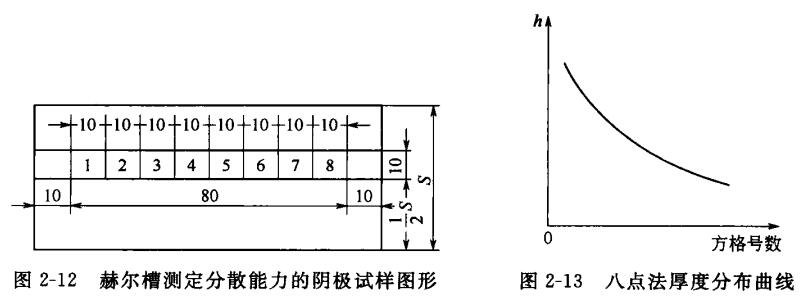

    八点法是将赫尔槽阴极试片划分成10等分，见图2-12。电镀后用测厚仪测出1～8号方格中心部位的镀层厚度，做出厚度分布曲线，如图2-13所示。

    采用下面公式计算T：

        T= hi/h1x100%

    式中 hi——阴极试片上任一方格中的镀层厚度；

            h1——阴极试片上第一方格（距近端最近的方格）中的镀层厚度。

    分散能力最佳为100％，最差为0。一般选用5号方格来比较各种镀液的分散能力。

本文转载自《电镀故障手册》编著    谢无极
