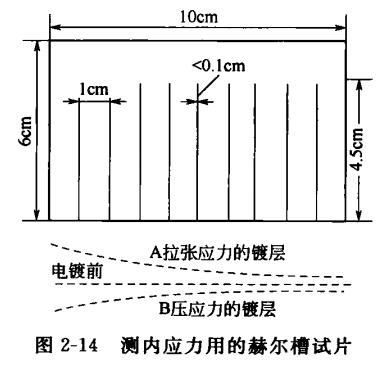

用赫尔槽试验测定镀层内应力的方法，见图2-14。要求赫尔槽阴极试片薄，无变形，并有如图所示的小间隙（＜0.1cm），背面绝缘。试验时，若镀层产生拉应力，阴极试片下端会出现如图中A的变形；反之，若镀层产生压应力，就会出现如图中B的变形。从它的变形程度可以比较镀层内应力的大小。用应力仪可更精确地测出应力数值。
此法虽然简单，但不变形的试片难以制作，最好用制造印制电路板的蚀刻方法制取这种试片。
本文转载自《电镀故障手册》编著 谢无极
