高效化学镀铜液

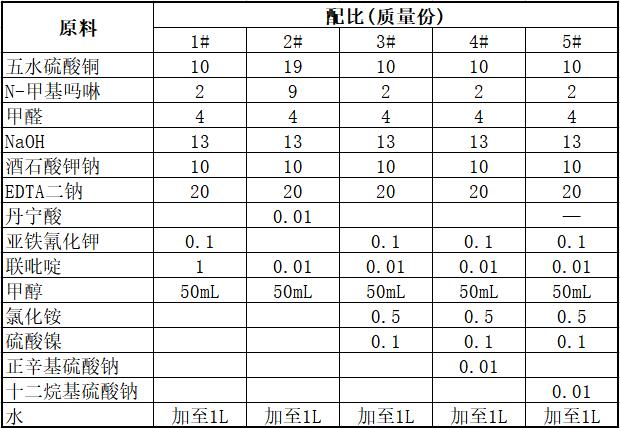

[原料配比]

[制备方法]

    将铜盐、络合剂、稳定剂、加速剂、表面活性剂等溶于水，搅拌均匀即可。

[原料介绍]

    所述铜盐选自硫酸铜、氯化铜、硝酸铜中的一种或几种。

    所述pH调节剂选自碳酸钠、氢氧化钠中的一种或几种。

    所述配位剂选自柠檬酸、可溶性柠檬酸盐、酒石酸、可溶性酒石酸盐、苹果酸、可溶性苹果酸盐、三乙醇胺，六乙醇胺，乙二胺四乙酸、可溶性乙二胺四乙酸盐中的两种或两种以上。配位剂与铜离子形成稳定的配合物，在高碱性条件下不会形成氢氧化铜沉淀，也防止让铜直接跟甲醛反应造成镀液失效。本品采用常见的双配合组分或两种以上的配合组分来提高化学镀铜液的稳定性。

    除N—甲基吗啉可以起到稳定剂的作用外，本品还采用了其他稳定剂与N—甲基吗啉一起来达到有效提高镀液稳定性的目的。采用多种稳定剂，可以利用各稳定剂之间的差异，达到扬长避短，使稳定效果达到最佳，大幅提高化学镀镀液的稳定性。所述其他稳定剂选自2，2—交联吡啶、亚铁氰化钾、甲醇、菲咯啉及其衍生物、巯基丁二酸、二硫代二丁二酸、硫脲、巯基苯并噻唑、亚巯基二乙酸中的两种或两种以上。使用本化学镀铜液镀铜，化学镀铜时间可长达3h以上不会产生铜粉。

    本品中还含有加速剂，选自氯化铵、硫酸镍、腺嘌呤、苯并三氮唑中的一种或几种。本品选用的N—甲基吗啉，对镀液还具有一定的加速效果。

    本品中还含有表面活性剂，选自十二烷基苯磺酸钠、十二烷基硫酸钠、正辛基硫酸钠、聚氧化乙烯型表面活性剂中的其中一种或几种。表面活性剂可提高镀铜层的致密性、减少氢脆现象的产生。优选的为十二烷基硫酸钠。另外，十二烷基硫酸钠较其他表面活性剂可减缓甲醛的挥发。

[产品应用]
    本品主要应用于化学镀铜。

    化学镀铜方法，包括将化学镀铜待镀件与本化学镀铜液直接接触，清洗、干燥得到镀件。所述化学镀铜待镀件为已经经过前处理，并适宜与化学镀铜液接触镀铜，上述的前处理可以为除油、粗化、活化等。

    所述化学镀铜液的温度为30～50℃，接触时间为5～200min。

[产品特性]
    按照本品所提供的化学镀铜方法对待镀件进行镀铜，镀铜产品的良率大幅提高，同时化学镀的工作效率有所提高，有利于工业化大规模生产。本品也适用于镀厚铜领域。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
