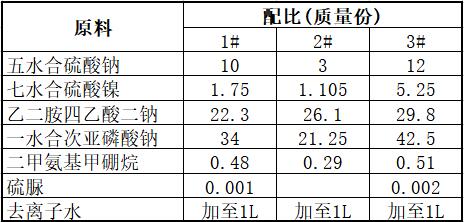

[原料配比]
[制备方法]
用去离子水将质量分数为10%的二甲氨基甲硼烷水溶液稀释成质量 分数为1%的水溶液,用硫脲和去离子水按常规方法配制成浓度为0.013mol/L的硫 脲水溶液;用量筒量取去离子水倒入高脚烧杯中,分别称取五水合硫酸铜、七水合 硫酸镍,乙二胺四乙酸二钠,倒入烧杯中,用磁力搅拌器搅拌使其完全溶解;向溶液中加入一水合次亚磷酸钠,搅拌使其完全溶解;用移液管分别移取质量分数为1%的二甲氨基甲硼烷水溶液和浓度为0.013mol/L的硫脲水溶液,加入溶液中,搅拌均匀,用质量分数为25%的氨水调节pH值至9,用去离子水定容至1000mL,制备成次亚磷酸钠乙二胺四乙酸二钠体系化学镀铜溶液。
[产品应用]
本品主要应用于化学镀铜。
[产品特性]
本品以二甲氨基甲硼烷作为辅助还原剂,加快了反应速率;以乙二胺四乙酸二钠作为配位剂,提高了镀液的稳定性;以硫脲作为添加剂,使铜的晶粒细化,从而使铜层质量得到明显改善。本化学镀铜溶液是以次亚磷酸钠、二甲氨基甲硼烷为还原剂的镀铜体系代替了传统的甲醛镀铜体系,大大减小了环境的污染,对环境保护起到重要作用。在次亚磷酸钠体系中以乙二胺四乙酸二钠代替传统柠檬酸钠做配位剂,不仅使镀层结晶度得到了改善,也使镀液稳定性得到了提高。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
