稀土镍基贮氢合金粉的化学镀铜液

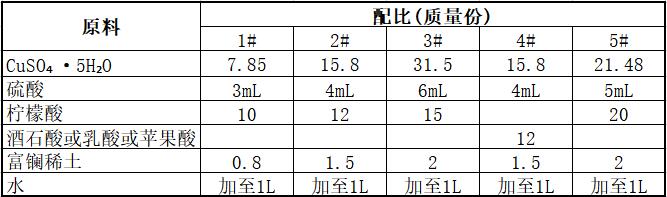

[原料配比]

[制备方法]
    将各组分溶于水，搅拌均匀即可。

[产品应用]
    本品主要应用于稀土镍基贮氢合金粉的化学镀铜。具体方法如下：

    在室温下边搅拌边将待镀铜的稀土镍基贮氢合金粉倒入化学镀铜液中，继续搅拌15～80min，停止搅拌，过滤、洗涤、烘干。

    在化学镀铜的过程中，待镀铜的稀土镍基贮氢合金粉的平均粒度在40～150km为好，待镀铜的稀土镍基贮氢合金粉的质量（g）与化学镀铜液的体积（L）比为（1～80）g：1L；投料完毕后继续搅拌时间为15～80min，以20～60min为宜。在此时间范围内在±10min内不会影响镀后贮氢合金粉的质量。搅拌速度以使得贮氢合金粉在化学镀铜液中分布均匀为宜，但其搅拌速度以50～120r／min为更佳。用常规方法进行过滤。如用布氏漏斗进行过滤，用水洗涤2～10次后，再用乙醇洗涤后，于30～60℃烘干，若低于30℃烘干，烘干的速度太慢。

[产品特性]

（1）在本品的配方中由于加了富镧稀土，减少了在化学镀铜过程中稀土镍基贮氢合金粉中稀土的损失量，提高了包铜后的贮氢合金粉的容量。

（2）本化学镀铜方法省去了敏化、活化处理过程，工艺简单，缩短了流程；由于添加了柠檬酸、酒石酸等有机羟基羧酸，使反应过程易于控制，使得在镀铜后的稀土镍基贮氢合金粉无发热、无自燃现象。

（3）用本化学镀铜方法，使得镀铜的厚度均匀，所得到的包铜后的稀土镍基贮氢合金粉上的包铜层在贮氢合金颗粒外层形成了网兜状的保护层，既减少了贮氢合金粉与水、氧、碱性物质的接触，使其不易氧化，又达到了抗粉化的目的。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
