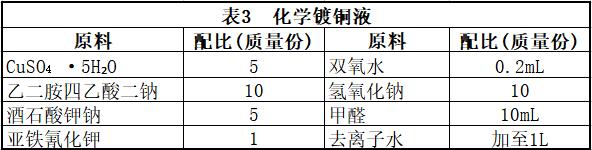

[原料配比]
[制备方法]
将CuSO4 · 5H2O、乙二胺四乙酸二钠、酒石酸钾钠、去离子水配制成中间液，并搅拌均匀，再取适量亚铁氰化钾、适量双氧水、氢氧化钠、甲醛加入中间溶液中，并搅拌均匀，制得硬质合金制件表面化学镀铜液。
[产品应用]
本品主要应用于硬质合金钢制件表面化学镀铜。按照如下步骤进行：
（1）采用碱洗液，对硬质合金钢制件实施除油、脱脂5～15min；

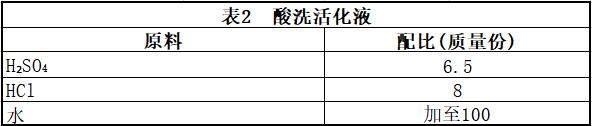

（2）再采用酸洗活化液，对经除油脱脂的硬质合金钢制件实施活化处理10min；
（3）将配制好的镀铜液置入容器内，在温水浴中隔水加热至15～45℃，再保温0～5min，若室温在温度15～45℃范围内时，可以不用加热；
（4）最后将硬质合金钢制件放入镀铜液中，采用通常的化学镀方法，实施镀铜处理10～40min，然后取出，用去离子水冲洗，吹风机吹干后，用锡纸包裹备用。
[产品特性]
本方法简单易行，基本无环境污染，镀铜液可以重复使用，生产成本低廉。由于镀铜前作了碱洗、除油、脱脂和酸洗活化处理，不但省掉了传统镀铜方法的粗化、敏化等中间处理步骤，有效提高了生产率、降低了生产成本，而且硬质合金钢制件表面洁净度高，镀铜层附着力强，且镀层厚度均匀性好，提高了制成品的质量。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
