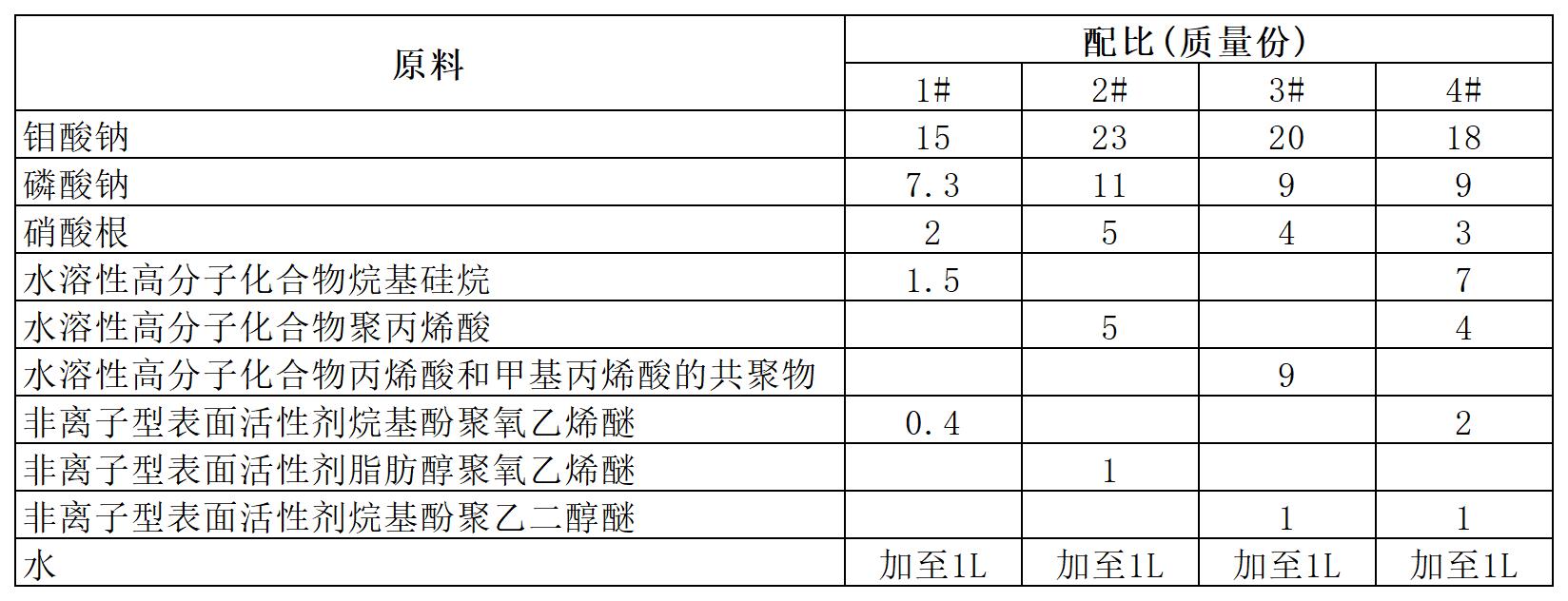

[原料配比]
[制备方法]
（1）先将钼酸盐与磷酸钠混合在一起，搅拌 30min；
（2）向上述混合后的溶液中，在搅拌下加入硝酸根；
（3）在水溶性高分子化合物中加入100～300mL水，在55℃的水浴中搅拌4h 后，在55℃的水浴中静置24h，然后加入非离子型表面活性剂；
（4）在搅拌下，将步骤（3）中配制好的溶液加入步骤（2）配制好的溶液中， 并调节pH值至2～3，最后定容至1L。
[产品应用]
本品广泛用于电器、电子、仪表、汽车等领域。
[产品特性]
经过本品处理后的热镀锌板，其抗盐雾腐蚀能力在 72h 以上，达到 铬酸盐钝化处理的效果。采用本品能以较低成本解决传统铬酸盐处理时六价铬污染 问题，提升了产品安全系数。因此本品对热镀锌板而言，既满足了其耐腐蚀要求， 又符合环保要求无毒无害，且能进行焊接、咬口、冲压等成型加工。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
