热镀锌表面处理复合水性钝化液

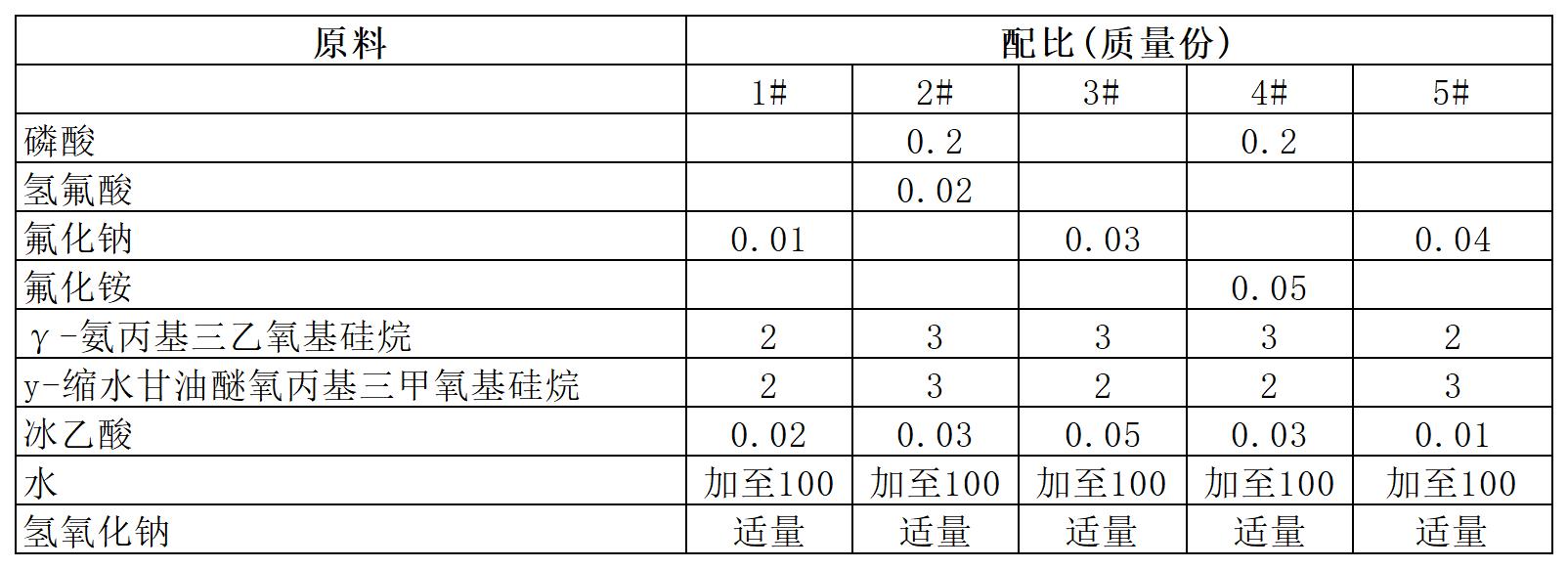

[原料配比]

[制备方法]

    向水中加入硅烷A并搅拌均匀，加入冰乙酸并搅拌均匀，再加入硅烷 B 并搅拌均匀，然后在搅拌条件下依次加入氟钛酸、氟锆酸、可溶性氟化物和含磷酸根物质，然后加入可溶性碱调节pH值=3.0～3.5，制成热镀锌表面处理复合水性钝化液。

[原料介绍]
    可溶性碱选用氨水或氢氧化钠；硅烷 A 选用y—氨丙基三乙氧基硅烷（y—APS），硅烷 B 选用 y—缩水甘油醚氧丙基三甲氧基硅烷（y—GPS）。

含磷酸根物质为磷酸、磷酸二氢钾、磷酸二氢钠或磷酸二氢铵。

    可溶性氟化物为氢氟酸、氟化钠或氟化铵。

    本品的原理是：在热镀锌钢板的表面上的镀锌层与溶液中的氟钛酸和氟锆酸以及磷酸根离子发生反应，形成无机内层，该无机内层在机械损伤后能够自修复；硅烷进行水解形成硅醇，硅醇与镀锌层上的羟基脱水缩合，同时硅醇分子之间脱水缩合，上述两种缩合反应形成的键相互交联成膜，形成有机外层覆盖在无机内层表面，有机外层与无机内层共同构成钝化膜，提高了热镀锌钢板的耐腐蚀性能。

[产品应用]
    本品主要应用于热镀锌表面处理钝化。使用方法为：

（1）将热镀锌钢板的表面去除油脂。

（2）采用本品对去除油脂的热镀锌钢板进行浸渍处理或辊涂处理。其中，浸渍处理是将热镀锌钢板浸入钝化液中5～15s，辊涂处理是在涂覆辊与热镀锌钢板相对速度 0.01～0.05m/s、辊压力7～8MPa的条件下进行辊涂。

（3）将浸渍处理或辊涂处理后的热镀锌钢板在130～180℃条件下烘干固化5～10s，然后自然冷却至常温，在热镀锌钢板表面制成钝化膜。

上述方法中的钝化膜的平均厚度为 0.5～1.0μm。

[产品特性]
    本品采用水解型硅烷配制钝化液，原料中不含铬酸盐，配制过程中不加入醇类物质，减轻了环境污染；进行钝化处理和烘干的时间短，节约能源，适合连续生产，形成的钝化膜耐腐蚀性能优良。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
