无铬钝化液

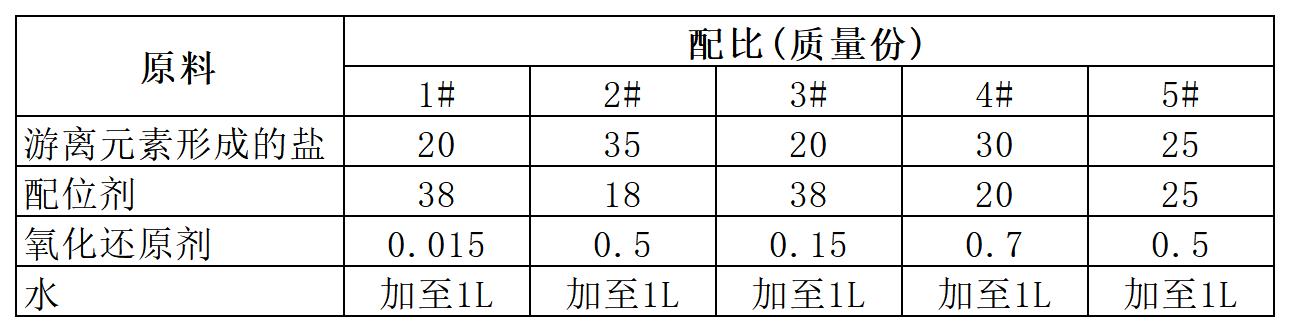

[原料配比]

[制备方法]

    用游离元素形成的盐、配位剂、氧化还原剂、水配制成 1L 钝化液原 液，其pH 值为 1～3

[原料介绍]
    所述游离元素形成的盐为两种游离元素盐的混合物，其质量比为 （35～45） ：1。

    所述游离元素形成的盐亦可为游离元素与其他不含铬的无机盐的混合物，其质 量比为（35～45）：1。

    所述的配位剂为三种有机酸的混合物，各种有机酸的质量配比为6：5：1。 所述的配位剂亦可为两种有机酸与过氧化物的混合物，其质量比为 6：5：1。 所述的氧化还原剂为两种无机酸，其质量比为（7～10）：1。

    所述的游离元素形成的盐为钛、锰、钼所形成的盐。

    所述的有机酸为柠檬酸、酒石酸、焦磷酸、氨三乙酸或含有8～28个氧原子、 4～16个羟基、2～8个膦酸的化合物。

    所述的无机酸为硫酸、盐酸、硝酸。

[产品应用]
    本品主要用作电镀钝化液。

    钝化的操作条件与现有的工艺相同，在室温条件下，将被钝化工件浸入钝化液 中4～10s，经水洗后晾干和烘干，逐渐形成浅蓝绿较多的彩色钝化膜。

[产品特性]
    本品是用游离元素形成的盐、配位剂及氧化还原剂按特定比例配制 而成的。同现有技术相比，从根本上解决了现有的产品镀锌层及钝化液中含有有毒 有害的六价铬和三价铬元素的问题，避免六价铬和三价铬元素对人体及环境造成的 危害。本品的关键是可真正替代现有的含有六价铬和三价铬的铬酸盐钝化液，实现 对电镀锌层和热镀锌层的钝化，克服了现有技术的涂覆工艺产生的表面树脂覆膜脱 落的问题，所钝化的镀锌层的防腐蚀性能优于目前所采用的蓝白钝化工艺，与彩色 钝化工艺相当。使用本钝化液可以利用现有的铬酸盐钝化设备，降低了使用该钝化 液的成本；钝化处理的温度、时间等工艺与原有的铬酸盐钝化工艺基本相同，可为 企业节省大量的工人培训费用。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
