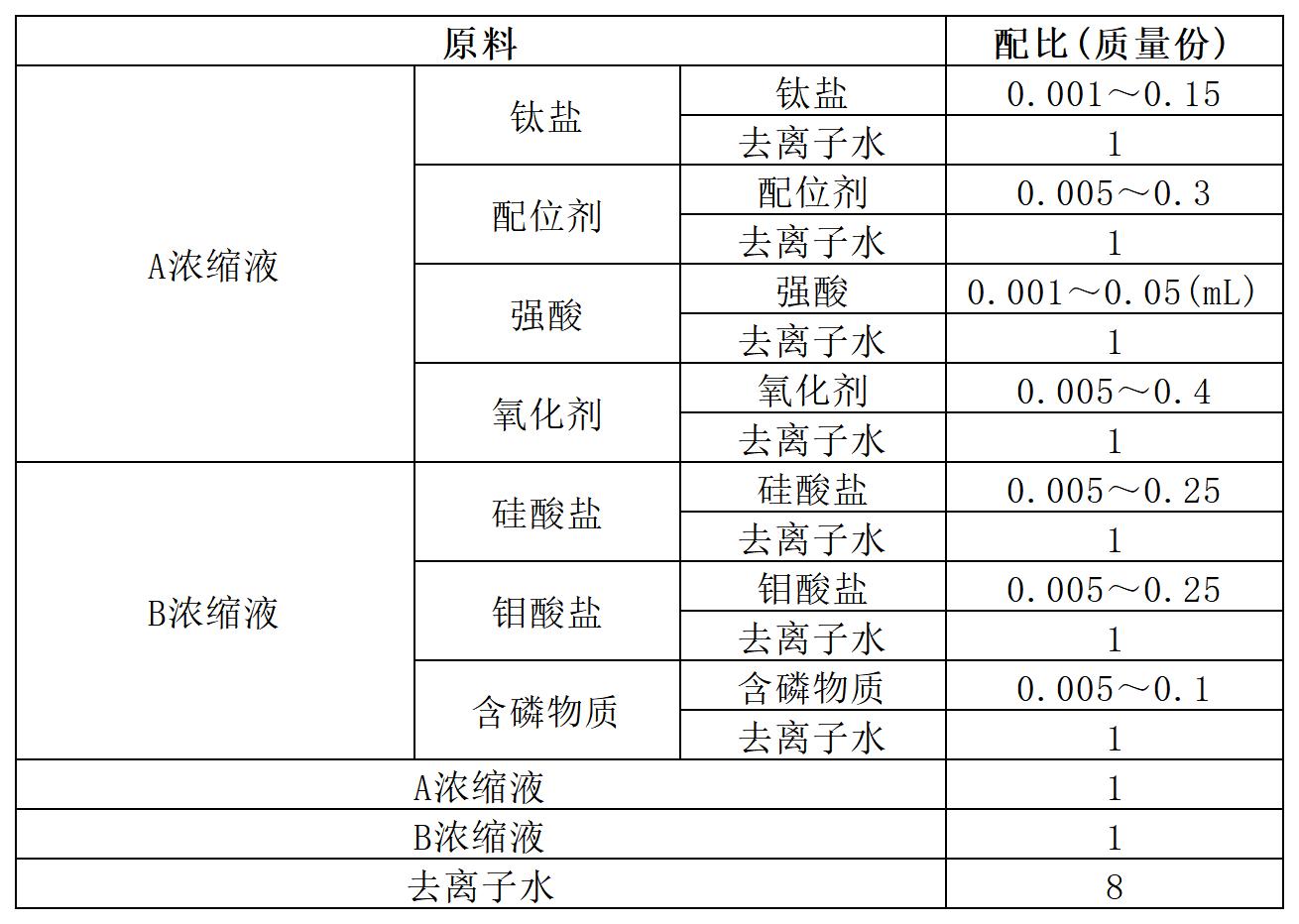

[原料配比]
[制备方法]
（1）A浓缩液的制备：将钛盐、配位剂、强酸和氧化剂溶于去离子水中，得到 A浓缩液。
（2）B浓缩液的制备：将硅酸盐、钼酸盐和含磷物质溶于去离子水中，得到B 浓缩液。
（3）将A浓缩液、B浓缩液和去离子水按照1：1：8的比例混合，然后用酸或 碱调节 pH值为2.0～6.0，再加热或冷却至20～60℃，即得无铬钝化液。
[产品应用]
本品主要用作金属电镀的钝化液。
本品钝化电镀锌或锌合金层的方法如下：
（1）二次钝化：将电镀锌或锌合金层的工件浸没于无铬钝化液中5～60s，然后 在空气中静置5～30s，再浸没于无铬钝化液中5～60s，然后用水冲洗1次，再用去
离子水冲洗1次，冷风吹干；
（2）老化：将经过步骤（1）处理的工件置于恒温干燥箱中，在温度为40～70℃的条件下干燥10～30min，即完成钝化电镀锌或锌合金层。
本品中的A浓缩液和B浓缩液单独存放，在钝化电镀有锌或锌合金层的金属板之前再将A浓缩液和B浓缩液混合后配制成无铬钝化液使用。
[产品特性]
本品中配制的A浓缩液和B浓缩液单独存放的稳定时间为45～60d，将A浓缩液和B浓缩液混合后配制的无铬钝化液的稳定时间为8～10d。采用本品钝化电镀锌或锌合金层后，进行中性盐雾试验，经过84～120h的连续喷雾，钝化膜表面未出现白锈。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
