无铬无银的环保型镀锌黑色钝化液

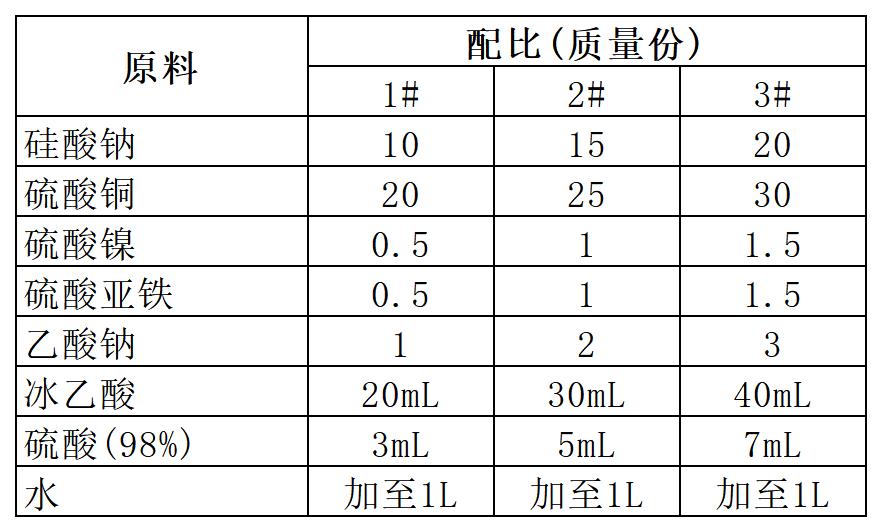

[原料配比]

[制备方法]

（1）将硅酸钠溶解于少量水中，得到完全溶解的硅酸钠水溶液；
（2）将硫酸加入步骤（1）的硅酸钠水溶液中，混合均匀；

（3）将硫酸铜加入步骤（2）的混合溶液中，混合均匀；
（4）将硫酸镍加入步骤（3）的混合溶液中，混合均匀；
（5）将硫酸亚铁加入步骤（4）的混合溶液中，混合均匀；
（6）将乙酸酸钠加入步骤（5）的混合溶液中，混合均匀；
（7）将冰乙酸加入步骤（6）的混合溶液中，混合均匀；

（8）在步骤（7）的混合溶液中加水定容至所需体积，按常规方法用稀H₂SO₄或稀NaOH溶液调整pH值至2.0～2.5，即得硅酸盐黑色钝化液。

[产品应用]
    本品主要应用于电镀锌钢铁零部件。

    使用本品对电镀锌零件进行钝化处理的方法为：将电镀锌的钢铁零部件用水清洗干净，按常规方法进行出光处理后，取出零件水洗，再将零件浸入所述硅酸盐黑色钝化液中，室温下浸泡1～2min后，取出并用水清洗后，干燥即可。

    所述出光处理为：将镀锌后的零件放入由HNO₃和H₂O组成的出光液中，于室温下浸泡3～5s后，取出即可。其中，出光液具体配比为：质量分数为65％的HNO₃ 5～15mL／L，其余为H₂O。

    所述经镀锌、出光和钝化后的零件的清洗方法为：水冲洗，或者在装有清洁水的槽中或池中漂洗，直至将镀件表面清洗干净为止。

    所述经钝化后的镀锌零件的干燥方法为：自然晾干、用吹风机吹干，或者用烘箱烘干。

    各个工艺过程中所使用的水为自来水，或者是去离子水。

[产品特性]
    本品用于电镀锌产品的后续钝化处理，可使镀锌产品的外观呈现出又黑又亮的良好视觉效果，同时显著提高了镀锌或材料的耐蚀性，经盐雾试验，出锈时间达到200h以上，在外观和性能方面均可达到现有含铬黑色钝化工艺的效果。另外，由于本品中不含六价铬和三价铬，从根本上解决了现有含铬钝化工艺污染环境的问题，是一种真正意义上的无铬钝化液，可在很大程度上提升电镀锌产品钝化工序的清洁生产；同时，相对廉价的铜盐、镍盐、铁盐取代了传统的银盐发黑钝化工艺，使钝化液配制成本大大降低。该钝化液稳定可靠，成膜效率高，完全可取代现有含铬含银的黑色钝化液。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
