有机无机复合铝合金无铬钝化处理液

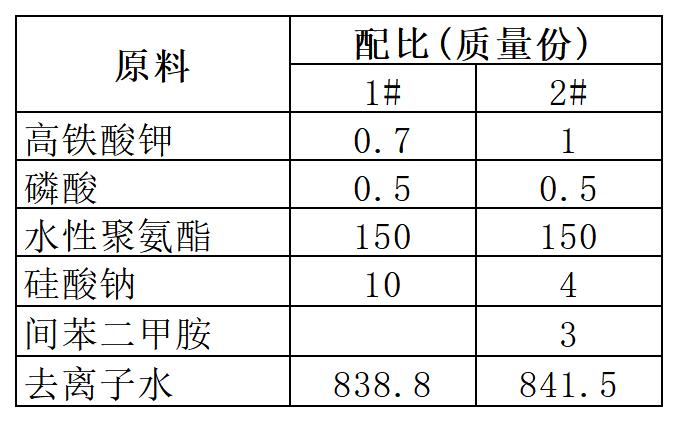

[原料配比]

[制备方法]

    将各组分溶于水，混合均匀即可。
[原料介绍]

    采用水性丙烯酸树脂或聚氨酯有机树脂作为成膜剂，经过一系列无机盐与有机溶剂的复合钝化处理探索后，在1000g钝化液中，水性丙烯酸树脂或聚氨酯有机树脂成膜剂为100～250g，占总质量的10％～25％。水性丙烯酸树脂或聚氨酯有机树脂成膜剂浓度低于10％时不能形成良好的有机骨架，耐蚀性不好；而浓度高时涂料比较黏稠，成本高且钝化膜较厚。

    为改善钝化液稳定性，可以加入钝化液稳定剂。稳定剂可以选用硅酸钠、硅酸钾、高碘酸盐、乙酸钠等化合物中的一种或几种。当稳定剂浓度太低时无法保证高铁酸盐的稳定性，而浓度过高则会影响钝化膜的性能。在此钝化液配方中稳定剂选择为硅酸钠，浓度为0.05％～5％效果最佳。

    为改善固化温度可加入相应的固化剂，其种类不作特殊要求，加入量为钝化液总质量的0～5％。由于芳香族胺类（主要为间苯二胺、间苯二甲胺等）需在加热条件下固化，可与树脂混合，使得固化物的耐热、耐蚀性能较为突出。

    本品利用有机物与无机物的协同作用，采用水性有机树脂作为主成膜剂，添加高铁酸盐作为辅助成膜剂和腐蚀抑制剂，获得了一种具有良好的成膜性能和耐蚀性能的钝化处理液。

[产品应用]
    本品主要应用于铝合金表面钝化处理。

钝化液的处理工艺为：在25℃、pH值为4～6的条件下，用辊涂、浸涂等方法将钝化液涂覆于铝合金表面，80℃以上温度固化30s以上。

[产品特性]
    本品中有机成膜剂作为骨架材料发挥作用，部分无机添加剂在成膜过程中参加反应，与有机成膜剂共同作用形成致密的复合保护膜，剩余的无机钝化剂包裹在有机膜中。当有机膜发生破损时，无机添加剂通过破损处潮湿的液膜产生二次钝化效应，产生类似六价铬的“自愈”功能；同时，由于高铁酸钾是绿色的饮用水净化剂，所以其对人体无毒，对环境无污染。所以本品获得了耐蚀性能优良的钝化膜，并实现了环保型钝化膜的制备。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
