有机无机复合镁合金无铬钝化处理液

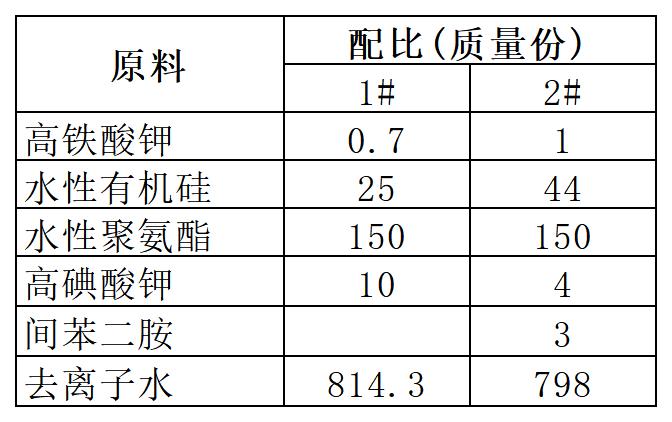

[原料配比]

[制备方法]

    将各组分溶于水，混合均匀即可。
[原料介绍]

    利用水性的丙烯酸树脂或聚氨酯以及有机硅等有机树脂作为成膜剂，经过一系 列无机盐与有机溶剂的复合钝化处理探索后，在1000g钝化液中，水性有机硅的量 为25～50g，占总质量的2.5％～5％；水性聚氨酯为100～250g，占总质量的 10％～25％。水性聚氨酯浓度低于10％时不能形成良好的有机骨架，耐蚀性不好； 而浓度高时涂料比较黏稠，成本高且钝化膜较厚。

    采用含有高铁酸钾、高铁酸钠等高铁酸盐作为无机钝化剂，占总质量的 0.01%~2%。

    为改善钝化液稳定性，可以加入钝化液稳定剂。稳定剂可以选用硅酸钠、硅酸 钾、高碘酸盐、乙酸钠等化合物中的一种或几种。当稳定剂浓度太低时无法保证高 铁酸盐的稳定性，而浓度过高则会影响钝化膜的性能。此钝化液配方中的稳定剂选 择为高碘酸钾，占总质量的0.05％～5％。

    为改善固化温度可加入相应的固化剂，其种类不作特殊要求，加入量为钝化液 总质量的0％～5％。由于芳香族胺类（主要为间苯二胺、间苯二甲胺等）需在加热 条件下固化，可与树脂混合，使得固化物的耐热、耐蚀性能较为突出。

[产品应用]
    本品主要应用于镁合金表面处理。

    本品钝化液的处理工艺为：在室温、pH值为8～10的条件下，用辊涂、浸涂等 方法将钝化液涂覆于镁合金表面，80℃以上温度固化30s以上。

[产品特性]
    本品中有机成膜剂作为骨架材料发挥作用，部分无机添加剂在成膜 过程中参加反应，与有机成膜剂共同作用形成致密的复合保护膜，剩余的无机钝化 剂包裹在有机膜中。当有机膜发生破损时，无机添加剂通过破损处潮湿的液膜产生 二次钝化效应，产生类似六价铬的“自愈”功能；同时，高铁酸钾是绿色的饮用水 净化剂，人体无毒，对环境无污染。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
