锌或锌合金表面的钝化处理液

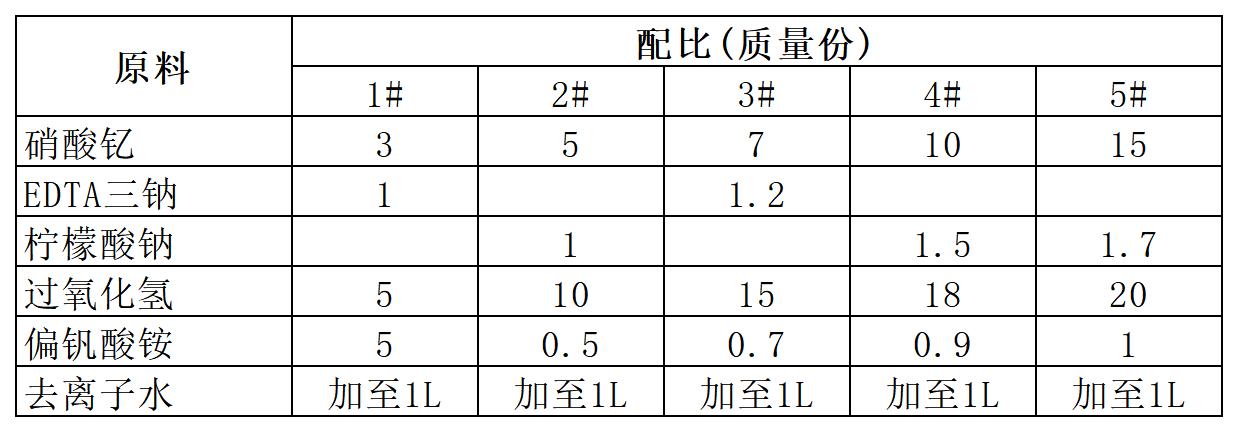

[原料配比]

[制备方法]

    将水溶性钇盐、氧化剂、配位剂和可溶性偏钒酸盐加入水中并混合均匀，然后，将该钝化处理液的pH值调节为2.0～5.0，优选为2.5～4，更优选为3.0~3.5。

[原料介绍]

    所述水溶性钇盐可以为各种能够溶于水的钇盐，例如硝酸钇和／或乙酸钇。

    所述氧化剂可以为常规钝化处理液中所含有的各种氧化剂，优选为过氧化物和硝酸盐（例如硝酸钠、硝酸钾、硝酸钙和硝酸镁）中的一种或多种，更优选为过氧化氢。

    所述配位剂为有机酸及其可溶性盐以及氨羧配位剂中的一种或几种。有机酸可以选自柠檬酸、丁二酸和酒石酸中的一种或几种；有机酸的可溶性盐可以选自柠檬酸、丁二酸和酒石酸的钠盐和钾盐中的一种或几种；氨羧配位剂可以为乙二胺四乙酸（EDTA）和／或EDTA三钠。

    所述可溶性偏钒酸盐可选自偏钒酸铵、偏钒酸钠和偏钒酸钾中的一种或多种，优选为偏钒酸铵。

[产品应用]
    本品主要应用于锌或锌合金表面的钝化。

    本品提供的对锌或锌合金表面钝化处理的方法包括将锌或锌合金表面与钝化处理液接触，其中，所述钝化处理液为本品所提供的钝化处理液。

    将锌或锌合金表面与钝化处理液接触的条件可以与常规的接触条件相同，优选情况下，接触的温度为25～45℃，接触的时间为20s～60min。

    本品的钝化处理方法还包括预处理，依次为打磨、脱脂、超声波振荡清洁、水洗、活化和水洗，可以省去打磨、超声波振荡清洁和活化这些步骤中的一个或多个步骤。例如，可以依次进行脱脂、水洗、活化和水洗完成预处理，也可以只进行脱脂或水洗的步骤而完成预处理。

    进行脱脂时所用的脱脂剂可以使用市售脱脂产品，也可以自制脱脂碱溶液，其可以含有一种或多种碱或碱性盐，例如含有NaOH、Na₂CO₃、Na₃PO₄和Na₂B₄O₇，优选的配方为：

    ①NaOH:5~10g/L;
    ②Na₂CO₃:10~15g/L;
    ③Na₃PO₄:5~15g/L;
    ④Na₂B₄O₇:1~10g/L。

    所用的活化剂可以是市售活化剂产品，也可以自制，例如制备氟硅酸和脂肪醇聚氧乙烯醚的水溶液作为活化剂，其优选配方为：

    ①氟硅酸：1～20mL／L；

    ②脂肪醇聚氧乙烯醚（AEO系列）：0.5～2g／L。

    所述水洗是指用去离子水进行冲洗，冲洗时间优选为1.5～10min。

    钝化处理使用本品，钝化处理温度为25～45℃，钝化处理时间为20s～60min。

    将锌或锌合金表面与本钝化处理液接触之后，还要对钝化后的锌或锌合金表面进行水洗和干燥。水洗可以用去离子水冲洗1.5～10min，干燥可以是自然晾干或烘干，烘干的温度可以为60～80℃，更优选为65～75℃；烘干时间可以为5～30min，优选为10～20min。

[产品特性]
    本品拓宽并优化了稀土元素在金属钝化处理领域的应用，提供了一种新的不含Cr元素的钝化处理液及利用其进行钝化处理的方法。利用本品及其钝化处理工艺，对锌或锌合金表面进行钝化处理，钝化作用快、耐腐蚀性好，还一定程度上降低了锌或锌合金钝化膜层的表面电阻，较容易使电子、电磁发散，引流到其他地方，减少了隐患。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
