用于电镀锌钢板表面处理的无铬钝化液

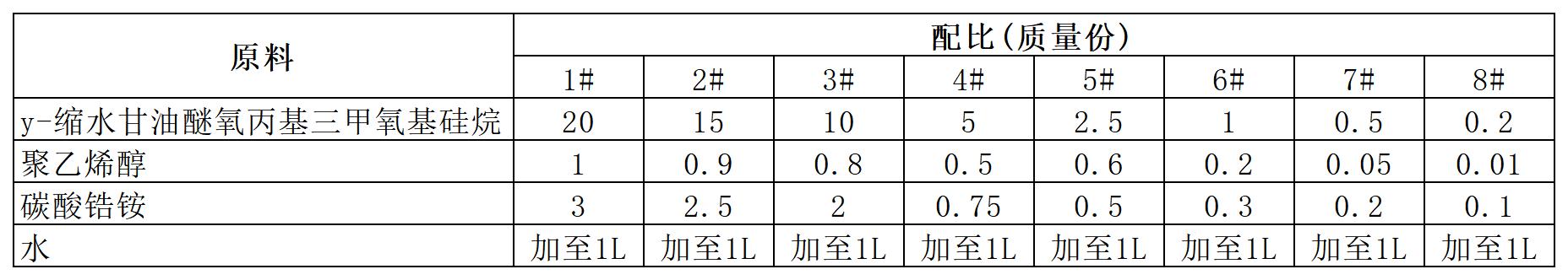

[原料配比]
[制备方法]

    将各组分溶于水，混合均匀即可。
[原料介绍]

    所述y—缩水甘油醚氧丙基三甲氧基硅烷（简称GPS），其所形成的钝化膜可以大 大提高金属和漆膜之间的结合力，一方面该有机分子中的SiOH基团和金属表面的 MeOH基团（Me为金属）形成氢键而快速附着于金属表面，形成钝化膜；另一方 面，该有机分子中的SiOH基团之间可以发生缩水反应，构成钝化膜的骨架。

    所述聚乙烯醇，可以进一步加强基团之间的交联，促进其表面性能的提高。

    所述碳酸锆铵，具有锆羟基，活性很高，能与羟基形成氢键，同时还可以与 GPS中的SiOH基团反应，有利于钝化层内膜层内部的交联，对提高膜层的耐蚀性 具有良好的作用。

[产品应用]
    本品主要应用于镀锌钢板钝化。

    本品使用方法为：钢板电镀锌20g／㎡后，立即用水冲洗干净，并用冷风吹干； 然后采用辊涂的方法将钝化液均匀地涂覆到电镀锌钢板表面；在200℃条件下，烘 烤5min；自然冷却，所得钝化膜厚度为0.2～2.0g／㎡。

[产品特性]

（1）本品由γ—缩水甘油醚氧丙基三甲氧基硅烷、聚乙烯醇、碳酸锆铵和水等无 毒的物质组成，钝化液中不含铬，钝化膜中也不含铬，在生产过程中和产品使用过程中对人和环境都是无害的。

（2）本品是无色透明的，电镀锌钢板钝化处理后颜色改变不明显。本品稳定性 好，可长期储存。

（3）在本品中，γ—缩水甘油醚氧丙基三甲氧基硅烷的水解产物易于在电镀锌钢 板表面形成高致密度和高结合力的钝化膜；聚乙烯醇可以提高钝化液的黏度，从而 提高钝化膜的均匀性；碳酸锆铵的添加使得钝化膜的致密性、结合力及硬度显著提 高。采用本品所述的工艺钝化电镀锌钢板得到的钝化膜均匀致密，结合力良好，硬度高，具有良好的保护性能，其性能与有毒的铬酸盐彩色钝化工艺所得膜层相当。 采用本品及其工艺钝化的电镀锌钢板中性盐雾试验120h无白锈。

（4）采用本品及其工艺钝化后的电镀锌钢板在210℃条件下，除氢2h后，耐蚀 性变化不大，而铬酸盐钝化的镀锌板耐蚀性显著下降。

（5）采用本品及其工艺钝化电镀锌钢板得到的钝化膜中含有大量的环氧基团， 使得该电镀锌钢板具有良好的涂装性能。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
