用于镀锌板的无铬钝化液

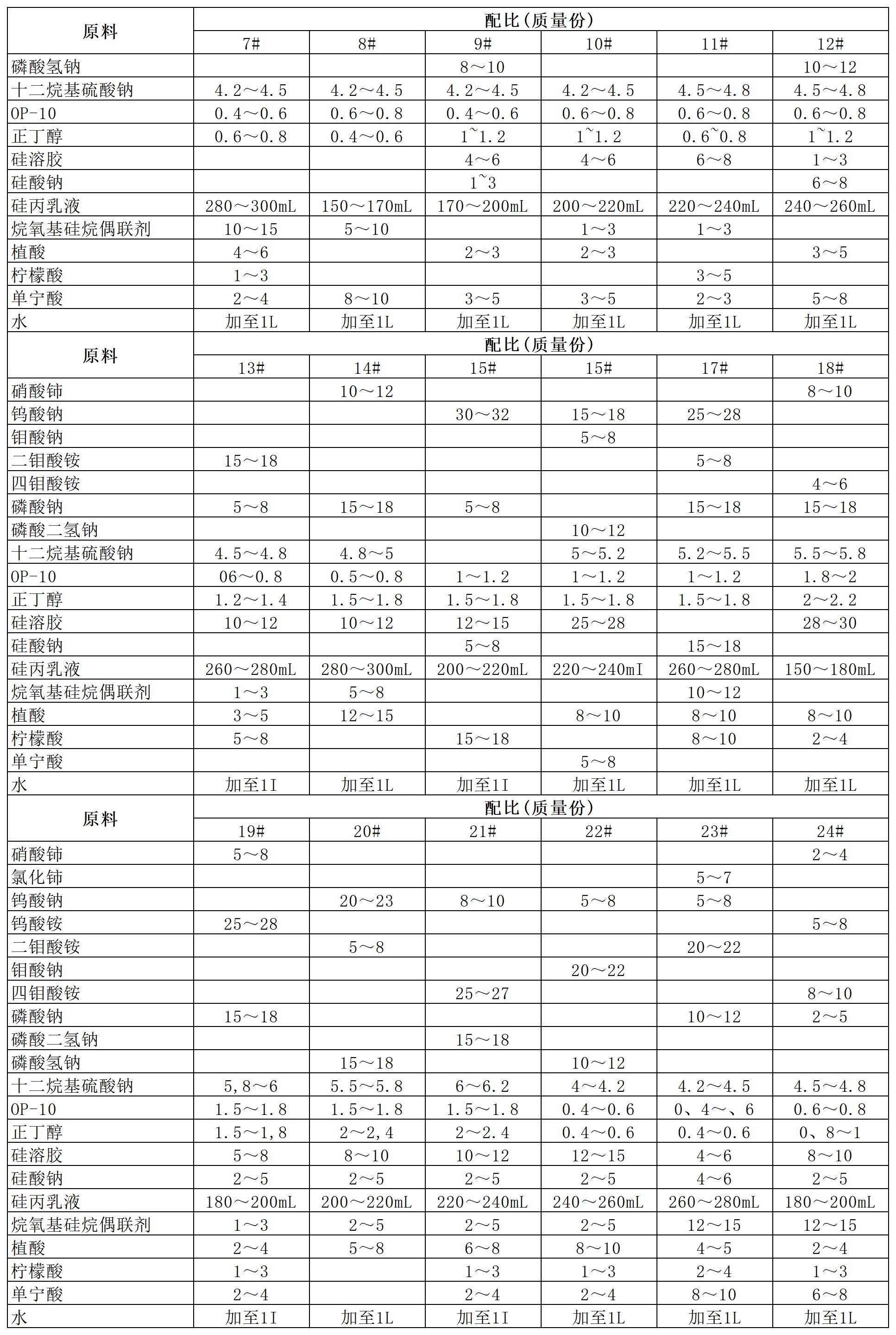

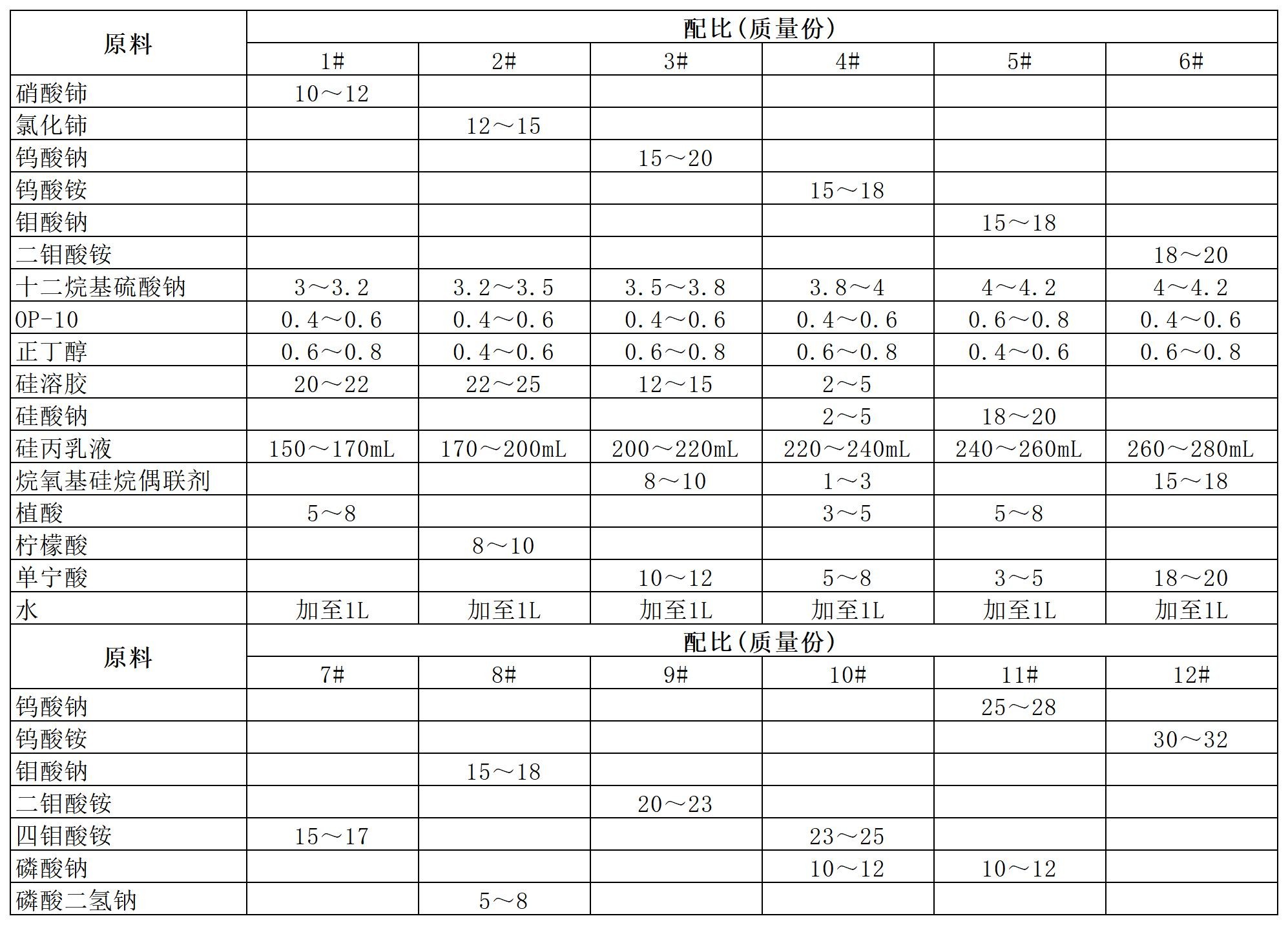

[原料配比]

[制备方法]

    先将有机盐缓蚀剂溶解后加入搅拌釜中，边搅拌边加入分散剂、有 机酸、封闭剂、硅丙乳液，最后加入水，再用无机酸或碱调节pH值至2～5，然后 在20～30℃条件下搅拌1～2h。

[原料介绍]

    所述的无机盐缓蚀剂为钼酸盐、铈盐、磷酸盐、钨酸盐中的一种或一种以上的 混合物；其中：钼酸盐为钼酸钠、二钼酸铵、四钼酸铵中的一种或一种以上的混合 物，铈盐为硝酸铈、氯化铈中的一种或两种混合物，磷酸盐为磷酸钠、磷酸氢钠、 磷酸二氢钠中的一种或一种以上的混合物，钨酸盐为钨酸钠、钨酸铵中的一种或两 种混合物。

    所述的分散剂为阴离子型表面活性剂、水溶性非离子型表面活性剂和低碳醇的 三种混合物；其中，阴离子型表面活性剂为分散剂总量的75％～85％，水溶性非离 子型表面活性剂为分散剂总量的5％～20％，低碳醇为分散剂总量的5％～20％。

    所述的有机酸为柠檬酸、单宁酸、植酸中的一种或一种以上的混合物。

    所述的封闭剂为硅酸钠、硅溶胶、烷氧基类硅烷偶联剂中的一种或一种以上的 混合物；硅溶胶中的SiO₂的含量为30％。

    所述硅丙乳液的固含量为40％～45％，pH值为7～9。
[产品应用]
    本品主要用作镀锌极的钝化液。

[产品特性]
    本品能在形成无机金属化合物沉淀膜的基础上再形成一层有机树脂 阻隔层。由于硅化合物的加入，不仅能增加钝化膜与镀锌层的结合力，而且能提高 钝化层的耐蚀性、耐洗刷性和耐磨性，并不会影响钝化后的涂覆处理。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
