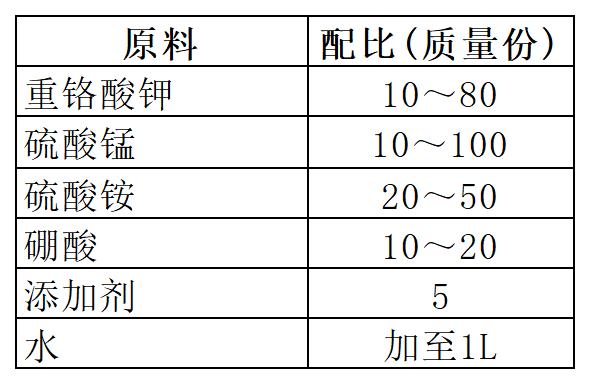

[原料配比]
[制备方法]
将各组分溶于水，混合均匀即可。
[产品应用]
本品主要应用于铁或铁基合金的表面处理。
发黑方法：用800＃～2000＃水砂纸将304型不锈钢片表面打磨光亮，在乙醇溶液中超声清洗，用热的碱除油溶液清洗，再在含有5％HF的硫酸稀溶液中浸泡5min左右进行活化，然后用去离子水反复淋洗，最后在发黑溶液中电解发黑。发黑溶液的温度控制在5～50℃之间，电流密度控制在0.15～3A／d㎡之间，不锈钢片作为电极反应的阳极进行低温发黑处理。
[产品特性]
本品工艺简单、使用温度低、环境污染小，所得膜层黑度深、色泽均匀，结合力和耐磨性好。通过显微镜观察，并结合不锈钢钝化膜层的生长机理分析表明，本品不锈钢表面的电化学发黑过程符合不锈钢表面钝化层“溶解一沉积”机制。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
