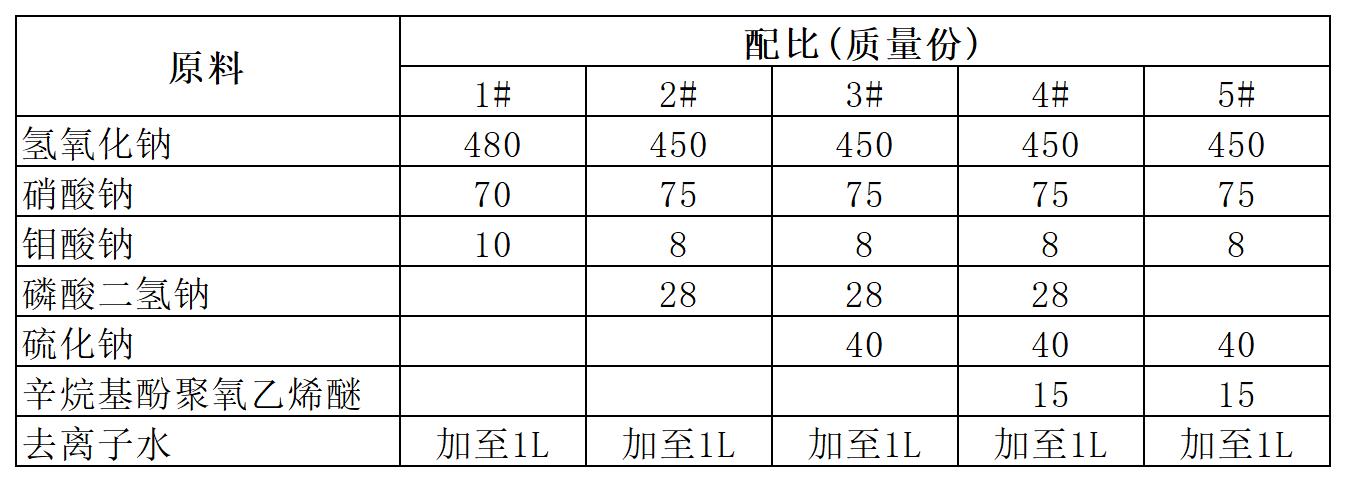

[原料配比]
[制备方法]
取原料溶于500mL去离子水中，并搅拌均匀，再加入去离子水至 1L，即得本品发黑剂。
[原料介绍]
所述磷酸二氢钠是缓冲剂和辅助成膜剂，可以提高膜层的附着力和 耐磨性。
所述硫化钠可提高膜层的耐磨性能。
所述辛烷基酚聚氧乙烯醚（OP—10）为乳化剂，为成膜提供一定的帮助。
[产品应用]
本品主要应用于电子工业、厨房用具、家用电器、仪器仪表、汽车 工业、化工设备等领域。
发黑方法：将不锈钢工件分别在JSD—全能除油液和JSD—酸性除油液中浸泡各 5min以除去表面的油污；将除油后的不锈钢工件在固体酸活化液中活化，活化液的 浓度为250g／L；将活化后的不锈钢工件在本品发黑剂中进行氧化发黑，氧化发黑的 温度为125℃，氧化发黑时间为8min。最后将工件进行水洗吹干，即得到发黑后的 不锈钢工件。
所述固体酸，本品优选为硫酸氢钠、硫酸氢钾、磷酸氢二钠、磷酸二氢钠中的 一种或几种，其浓度为200～300g／L。硫酸氢钾、磷酸氢二钠和磷酸二氢钠的效果 与硫酸氢钠类似。
[产品特性]
用本发黑剂和发黑方法对不锈钢进行发黑，得到的膜层乌黑均匀、 光泽度好、装饰性强。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
