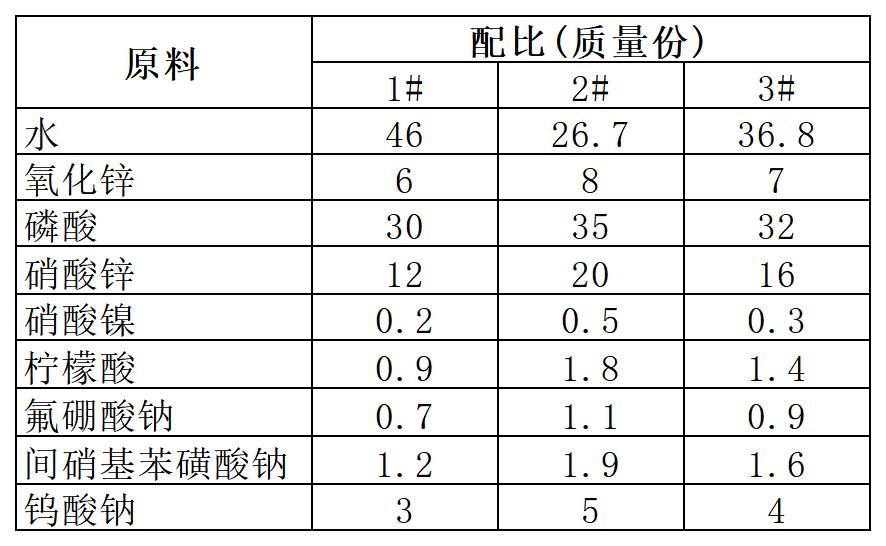

[原料配比]
[制备方法]
先将水加入反应釜中，接着加入氧化锌，加入过程中均匀搅拌，调 成浆状后，往浆状溶液中加入磷酸，均匀搅拌；待溶液澄清后，往溶液中加入硝酸 锌，搅拌至硝酸锌全部溶解；然后，依次加入硝酸镍、柠檬酸、氟硼酸钠、间硝基 苯磺酸钠、钨酸钠，加入过程中均匀搅拌，待上步物料溶解后，再加入下步物料。
[产品应用]
本品主要应用于钢铁表面磷化处理。
使用方法：将待处理零件进行除油、水洗、除锈、水洗后，在室温下，将需磷 化的金属件放入预防处理液中处理2min，取出、水洗，然后，将零件放入磷化液中 处理10min，取出水洗、封孔、水洗、烘干，浸防锈油漆，得成品。
[产品特性]
本品配制简单，使用方便，磷化膜具有良好的附着力和耐蚀性。
金属件黑色磷化处理后，颜色发黑，无偏色、浮色，膜厚2～3μm。硫酸铜 点滴试验，120～180s，3％NaCl浸15min后，40～150d无锈；室内挂片，12 个月无锈。
为了提高磷化膜的防护能力，磷化后应对磷化膜进行填充和封闭处理。利用重 铬酸钾、碳酸钠溶液填充处理后，可以根据需要在锭子油、防锈油或润滑油中进行 封闭。如需涂漆，应在钝化处理干燥后进行，工序间隔不超过24h。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
