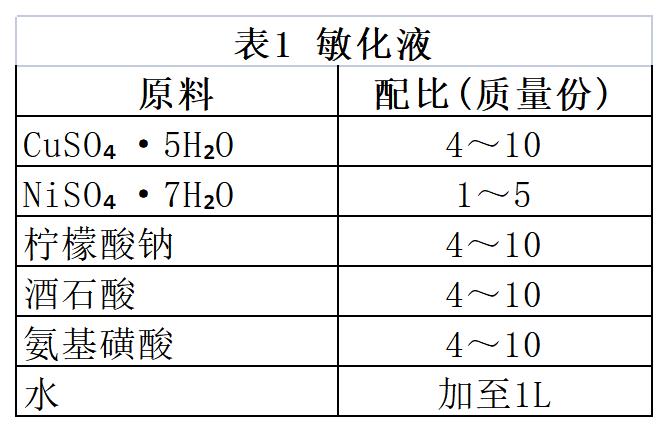

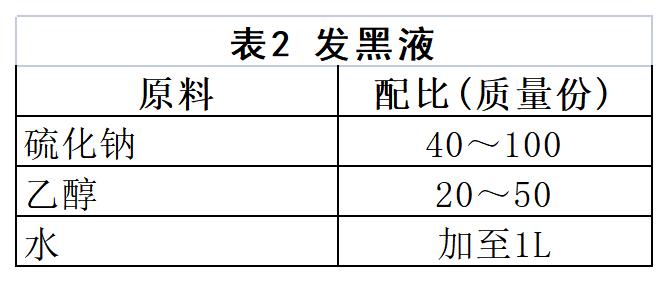

[原料配比]
[制备方法]
将各组分溶于水，混合均匀即可。
[产品应用]
本品主要应用于钢铁表面。
发黑工艺方法：
①预处理：将钢铁件表面除油、酸洗和漂洗；
②敏化：将经过预处理后的钢铁件在常温下浸入本品的敏化液中浸泡2～6min进行敏化；
③水洗：将敏化后的钢铁件用水清洗干净；
④黑化：将清洗干净后的钢铁件在常温下再浸入本品的发黑液中浸泡3～5min；
⑤清洗：将黑化后的钢铁件用水清洗；
⑥后处理：将清洗后的发黑件封闭后浸脱水防锈油，进一步提高其耐蚀性能。
[产品特性]
（1）膜层成分稳定、附着力好；敏化液中硫酸铜是主成膜剂，硫酸镍是辅助成膜剂，当钢铁件与主成膜剂反应的同时，自发伴随产生辅成膜反应，从而改变膜的组成和结构，改善发黑膜的耐蚀性和附着力等性能。本品除用柠檬酸钠作为配位剂及稳定剂以外，还加入酒石酸和氨基磺酸作为配位剂及稳定剂，进一步增强了配合作用、稳定了溶液的性能；调整了成膜反应速度，使成膜速度更快、膜的质量更好。
（2）发黑剂中不含硒酸盐、磷酸及磷酸盐，发黑剂及排出物无毒、无臭、无刺激性气味。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
