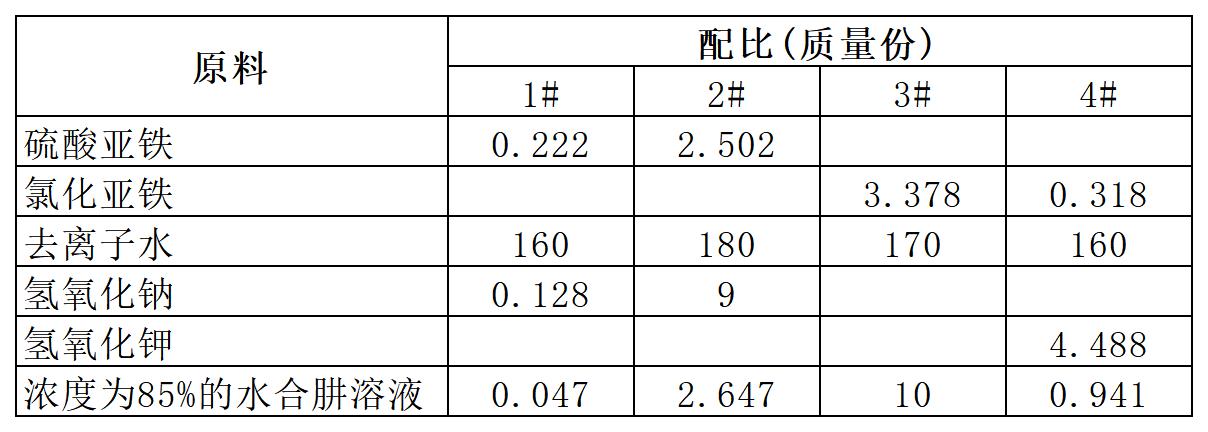

[原料配比]
[制备方法]
（1）将亚铁盐溶于水中，控制其摩尔浓度在0.005～0.1mol／L，搅拌；再加人摩尔数为亚铁盐0～50倍的强碱和1～10倍的水合肼，继续搅拌；将最终配好的溶液转移至高压釜中，保持填充度为80％～90％。
（2）将碳钢衬底放入上述高压釜中并密封，在100～250℃温度范围内处理4～100h，即可在碳钢表面形成黑色致密的Fe3O4涂层。
[产品应用]
本品主要应用于各种碳钢的表面发黑处理。
[产品特性]
本品采用常用的化学药品（如亚铁盐、强碱和水合肼），利用水热反应在碳钢表面生成致密的Fe3O4保护涂层。与传统的高温碱性氧化工艺相比，本方法无需使用亚硝酸钠等致癌的高毒物质，即可实现高质量的发黑处理，涂层厚度可控制在1～10μm范围内。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
