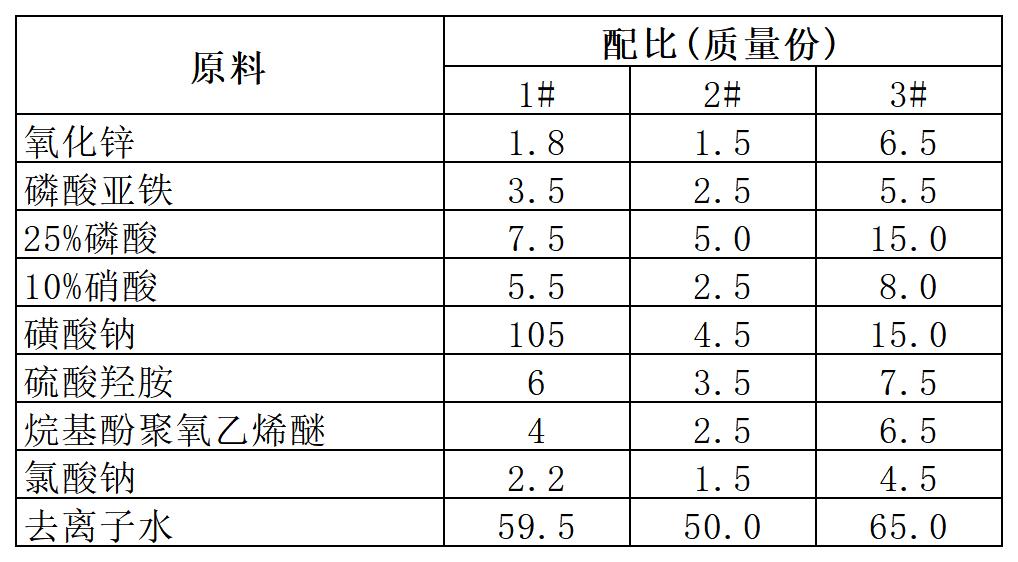

[原料配比]
[制备方法]
（1）先将大部分的去离子水加入反应釜中，在搅拌下滴加磷酸充分混合；
（2）在搅拌下缓慢滴加硝酸后加入氧化锌，继续搅拌30min；
（3）加入磷酸亚铁，继续搅拌60～90min；
（4）在搅拌下再依次加入磺酸钠，硫酸羟胺，烷基酚聚氧乙烯醚、氯酸钠，以及余量的去离子水，继续搅拌30min后，静置4h，经抽样检验合格后，出料、装桶、包装。
[产品应用]
本品主要用于各种锈蚀污染程度的钢铁表面处理。
[产品特性]
（1）可在室温操作，无需加热，稳定性好，使用方便，能耗低；除去钢铁表面油、锈的同时，能在基体表面形成磷化薄膜。处理时间视工件表面状态而定。若对工件进行反复多次处理，可得到最佳处理效果。
（2）涂装质量高，无铬钝化、无亚硝酸盐磷化。
（3）经本品处理后的钢铁表面能用水漂洗，大大提高了工作效率，且环保，可用于金属材料的防腐和缓蚀。
（4）本品在室温下具有良好的除油、除锈、磷化等功能。
（5）经本品处理过的钢铁表面可形成一层均匀、致密的银灰膜；膜重3.3g／㎡，膜厚度3.1～3.3μm。
（6）磷化膜与涂层具有良好的配套性，符合涂装要求。
（7）磷化膜本身具有一定的耐蚀性，同时又能增强涂层的机械物理性能和耐蚀性能。本品操作简便、能耗低，对环境影响小，是一种环境友好型的金属处理剂。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
