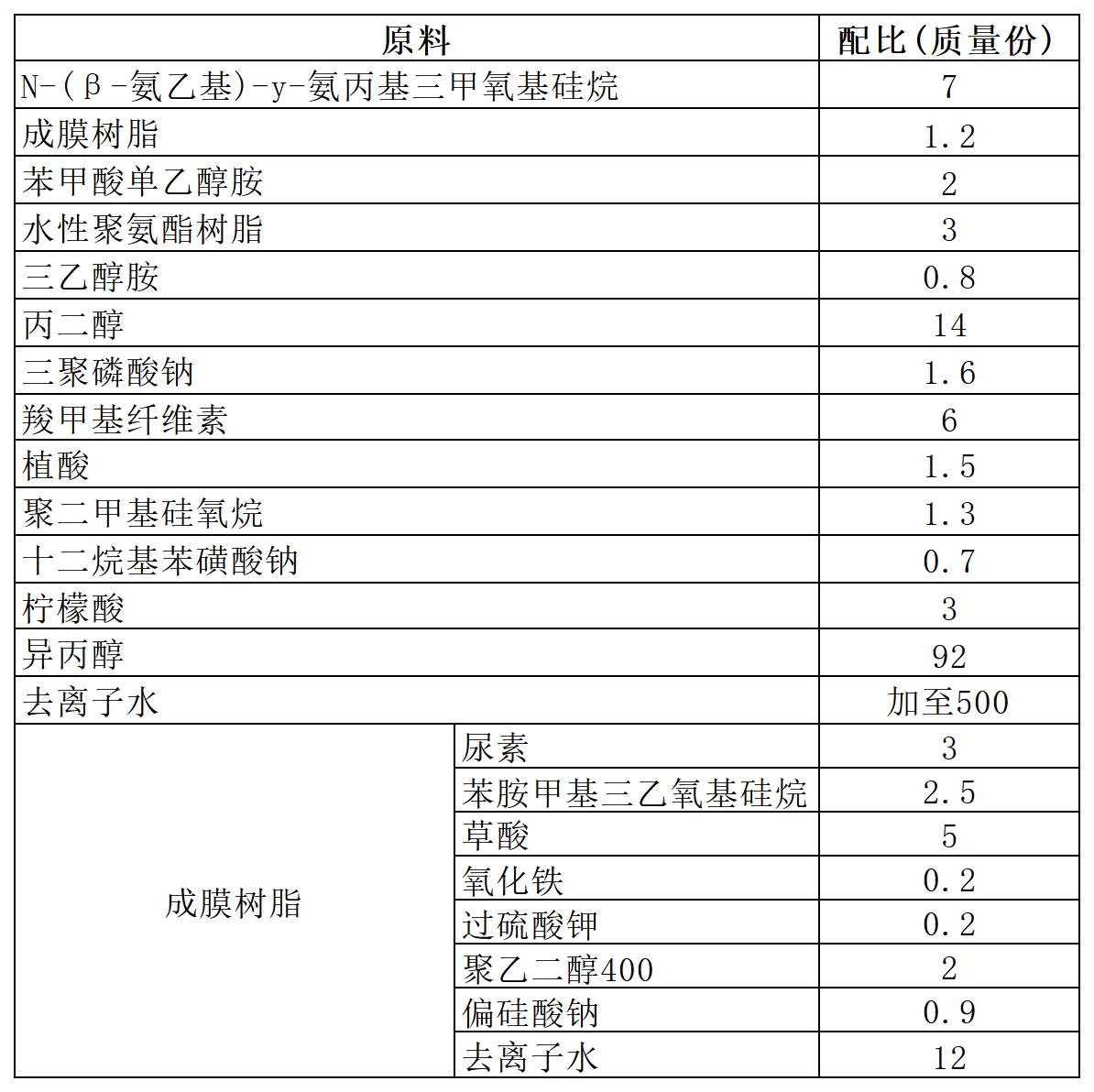

[原料配比]
[制备方法]
（1）制备成膜树脂：先将尿素用去离子水溶解，加热至90～100℃，再加60min，降温至60～70℃，再加入成膜树脂其他原料组分，搅拌反应30～45min即得；
（2）取原料组分中2／3左右去离子水，加热至75～85℃，加入成膜树脂、N—（β—氨乙基）—γ—氨丙基三甲氧基硅烷等其他原料组分，搅拌反应1～2h；
（3）加入剩余的去离子水定容，混合均匀，用草酸调pH值为5～6，即可。
[产品应用]
本品是一种防腐蚀金属表面硅烷处理剂。
[产品特性]
（1）本产品采用偏硅酸钠、尿素、硅烷等作为成膜树脂反应原料，进行聚合，能在金属表面形成较强的保护膜；增强了金属基体的耐腐蚀性能。
（2）原料中含有缓蚀剂，增加保护膜的防腐蚀效果。
（3）形成的保护膜层致密均匀，极化电流密度较小。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
