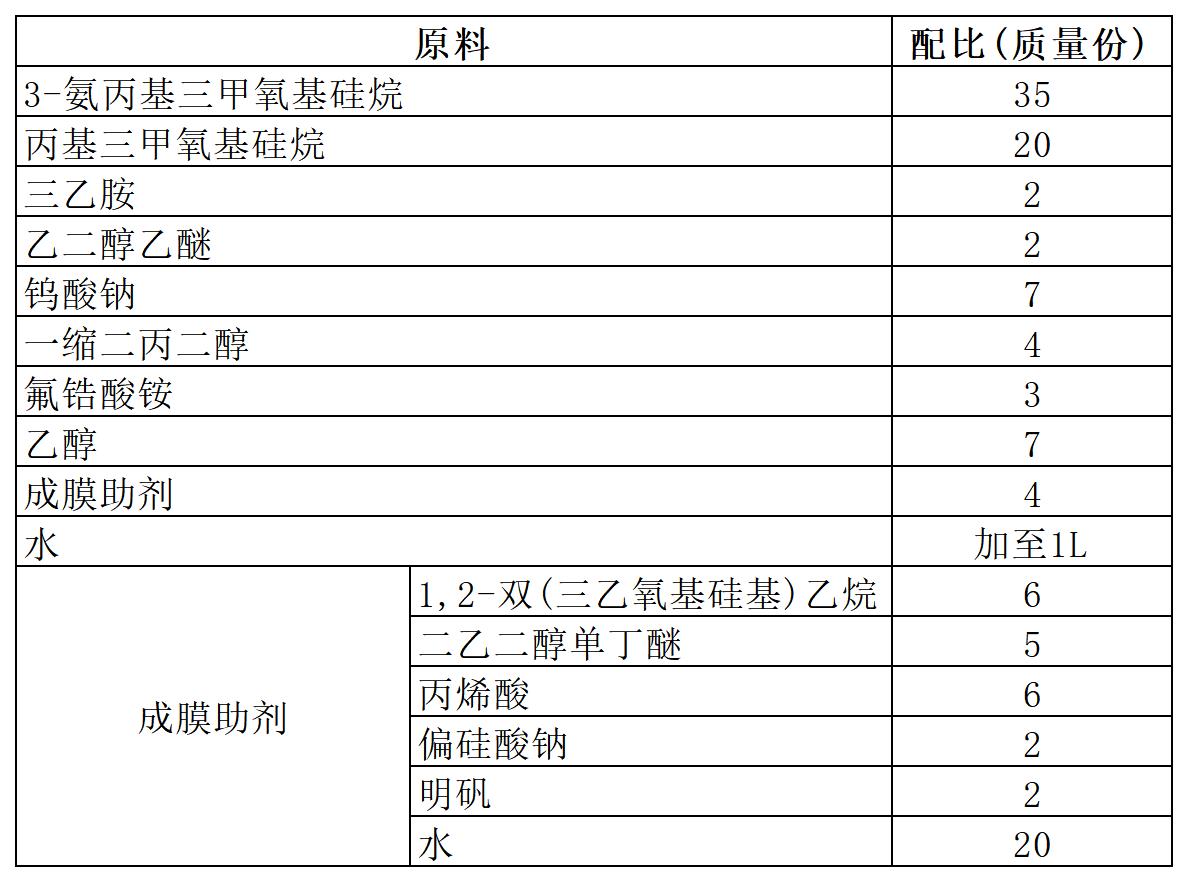

[原料配比]
[制备方法]
（1）将3—氨丙基三甲氧基硅烷和丙基三甲氧基硅烷混合溶于水中，加人钨酸钠，充分搅拌；
（2）将乙二醇乙醚、氟锆酸铵混合加入水中，充分搅拌；
（3）将乙醇与三乙胺混合搅拌，至三乙胺完全溶解；
（4）将上述处理后的原料混合，加入乙酸或者乙酸钠，调节pH值为4～5，最后加入剩余各原料，充分搅拌后即得所述高弯曲黏性的金属表面硅烷处理剂。
[原料介绍]
所述的成膜助剂的制备方法：将1，2—双（三乙氧基硅基）乙烷加人水中，搅拌后加热至70～80℃，加入丙烯酸、偏硅酸钠，搅拌反应30～40min，升高温度至90～100℃，加入二乙二醇单丁醚、明矾，搅拌反应10～20min，保温静置1～2h，得所述成膜助剂。
[产品应用]
本品是一种高弯曲黏性的金属表面硅烷处理剂。
[产品特性]
本品处理过程不产生沉渣，处理时间短，控制简便，无有害重金属离子，安全环保，与金属表面形成的硅烷层具有优异的耐腐蚀性、耐酸性、耐油性、抗剥离性、高黏合性能，延长了金属的使用寿命。通过几种硅烷配合，增强了本品的稳定性和高效黏合性，其均匀地分布在金属表面，使得金属具有高的致密性及抗离子渗透性，加入的成膜助剂增加了硅烷吸附膜的致密度，改善了成膜质量，使得膜层具有附着力强，无空洞、裂陷，致密均匀等优点。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
