含聚氧乙烯脱水山梨醇单油酸酯的改性硅烷化金属表面前处理剂

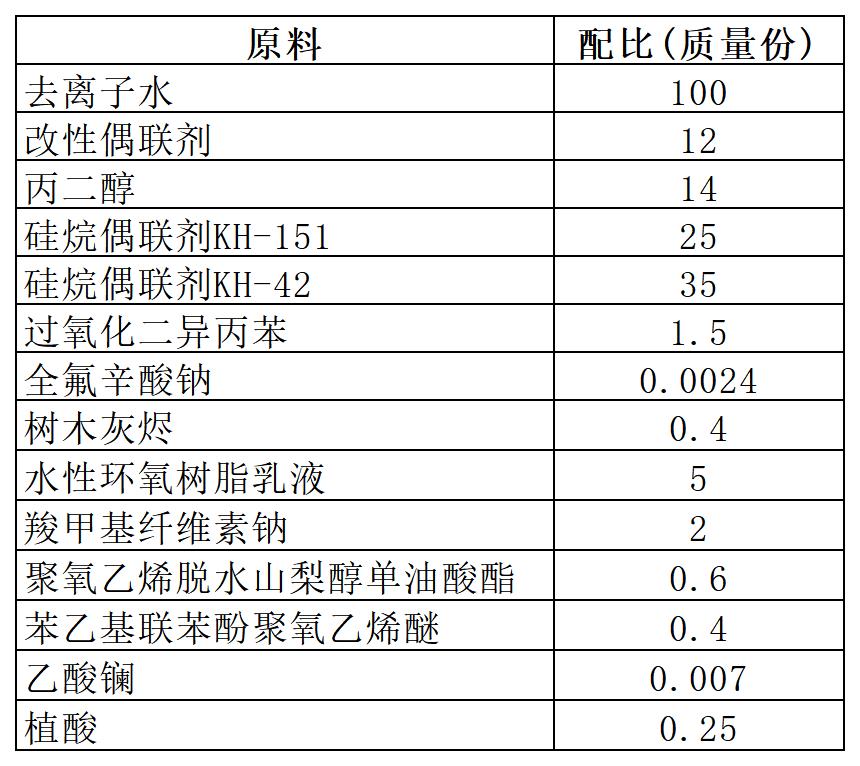

[原料配比]

[制备方法]

（1）改性偶联剂制备：在水溶性纳米级硅溶胶中加入4％～5％纳米锌粉、3％～5％氧化铁、4％～6％的2—氨乙基十七烯基咪唑啉，混合加热至95～115℃，20～30min后冷却即可。

（2）在搅拌釜中按配方比例量先加入硅烷偶联剂KH—151；然后加入过氧化二异丙苯；以300～400r／min的速度搅拌3～4min后，再加入硅烷偶联剂KH—42；以300～400r／min的速度搅拌3～5min后，将全氟辛酸钠和树木灰烬加入其中；在室温和惰性气体保护的条件下，再以350～450r／min的速度搅拌30～40min，得到复配硅烷偶联剂A。

（3）按配方比例将去离子水注入搅拌釜中，搅拌状态下将步骤（1）制得的改性偶联剂加入釜中；搅拌1～2min后，再加入丙二醇；继续搅拌2～3min后，再加入水性环氧树脂乳液；搅拌5～6min，得到混合溶液B，搅拌速度为2000～2500r／min。

（4）将A和B混合，再依次加入羧甲基纤维素钠、聚氧乙烯脱水山梨醇单油酸酯、苯乙基联苯酚聚氧乙烯醚、植酸，搅拌状态下，于40～50℃条件下恒温反应，得到混合溶液C。

（5）最后加入乙酸镧，搅拌10～15min后，过滤得到最终产品。
[产品应用]
    本品主要用于各种金属表面的喷粉喷涂漆的前处理。

    使用温度：常温，处理时间：5～8min（槽浸）；1～3min（喷淋）。工作液pH值：4.5～5.5，使用浓度：3％～5％。

[产品特性]
    本品通过偶联剂的改性和复配，克服了传统技术中硅烷膜存在抗腐蚀性能不强、成膜不均匀的缺点。本品具有无毒、环保的特点，在金属表面所形成的硅烷膜抗腐蚀性能强、膜致密均匀，附着力强，无挂灰现象产生。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
