化学镀铜液(5)

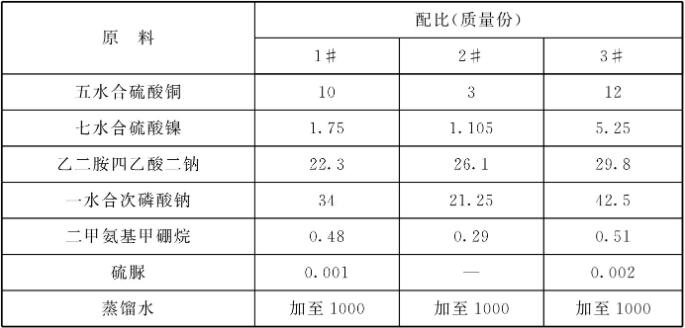

原料配比

制备方法
    用蒸馏水将质 量浓度为10%的二甲氨基甲硼烷水溶液稀释成质量浓度为1%的二甲氨基甲硼烷水溶液。用硫脲和蒸馏水按常规方法配制成浓度为0.01 3mol/L的硫脲水溶液。用量筒量取蒸馏水倒入高脚烧杯中，分别称取五水合硫酸铜、七水合硫酸镍、乙二胺四乙酸二钠，倒入烧杯中，用磁力搅拌器搅拌使其完全溶解，向溶液中加入一水合次磷酸钠，搅拌使其完全溶解，用移液管分别移取质量浓度为1 %的二甲氨基甲硼烷水溶液和浓度为0.013mol/L的硫脲水溶液，加入到溶液中，搅拌均匀，质量浓度为25%的氨水调节pH值至9,用藤馏水定容至1000mL,制备成次磷酸钠乙二胺四乙酸二 钠体系化学镀铜溶液。

原料配伍

    本品各组分质量份配比范围为:无机二价铜盐3~ 12、七水合硫酸镍1.105~5.25、乙二胺四乙酸二钠22.3~29.8、一水合次磷酸钠21.25 ~ 42.5、二甲氨基甲硼烷0.29 ~0.51、添加剂0~ 0.002，蒸馏水加至1000。所述无机二价铜盐为五水合硫酸铜或二水合氯化铜。

    所述添加剂为硫脲或三水合亚铁氰化钾。

产品应用
    本品主要应用于化学镀铜。

产品特性
    次磷酸钠乙二胺四乙酸二 钠体系化学镀铜溶液，以二甲氨基甲硼烷作为辅助还原剂，加快了反应速率;以乙二胺四乙酸二钠(Na₂EDTA) 作为络合剂，提高了镀液的稳定性;以硫脲作为添加剂，使铜的晶粒细化从而使铜层质量得到明显改善。所制备的次磷酸钠乙二胺四乙酸二钠体系化学镀铜溶液是以次磷酸钠、二甲氨基甲硼烷为还原剂的镀铜体系代替了传统的甲醛镀铜体系，大大减小了对环境的污染，对环境保护起到重要作用。在次磷酸钠体系中以乙二胺四乙酸二钠代替传统柠檬酸钠做络合剂，不仅使镀层结晶度得到了改善，也使镀液稳定性得到了提高。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
