含有Bi2O3的铜基质化学镀液

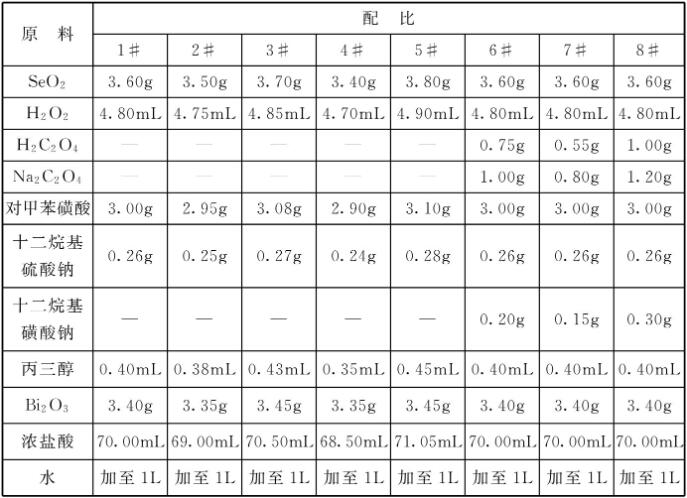

原料配比

制备方法

    (1)按照每3.4gBi₂O₃中加入3mL去离子水，混匀后再加入70mL浓盐酸的比例，量取Bi₂O₃与浓盐酸，制得浓度为0.0466g/mL的Bi₂O₃酸性水溶液;

    (2)将H₂C₂O₄、 十二烷基硫酸钠和SeO₂分别溶于50°C的去离子水中得到浓度为0.0400g/mL的H₂C₂O₄溶液，浓度为0.0087g/mL的十 二烷基硫酸钠水溶液和浓度为0.0120g/mL的SeO₂水溶液，将所制得的H₂C₂O₄溶液、十二烷基硫酸钠水溶液和SeO₂水溶液依次加入步骤(1)的Bi₂O₃酸性溶液中，搅拌混匀;

    (3)向步骤(2) 的混合溶液中依次加入对甲苯磺酸、两三醇和H₂O₂，搅拌均匀后加入浓度为0.0500g/mL Na₂C₂O₄和浓度为0.0110g/mL十二烷基磺酸钠溶液，加水定容至1L,搅拌均匀，可得含有Bi₂O₃的铜基质化学镀液。

原料配伍
    本品各组分配比范围为: SeO₂ 3.40 ~ 3.80g、H₂O₂ 4.70 ~ 4.90mL、H₂C₂O₄ 0~1g、Na₂C₂O₄ 0~ 1.2g、十二烷基磺酸钠0~ 0.3g、对甲苯磺酸2.90 ~ 3.10g、十二烷基硫酸钠0.24~ 0.28g、丙三醇0.35 ~ 0.45mL、Bi₂O 3.35~ 3.45g、浓盐酸68.50~ 71.50mL，水加至1L。

    铜基质化学镀液中还含有0.55~1g的H₂C₂O₄、0.80~ 1.20g Na₂C₂O₄、0.15~0.30g的十二烷基磺酸钠。

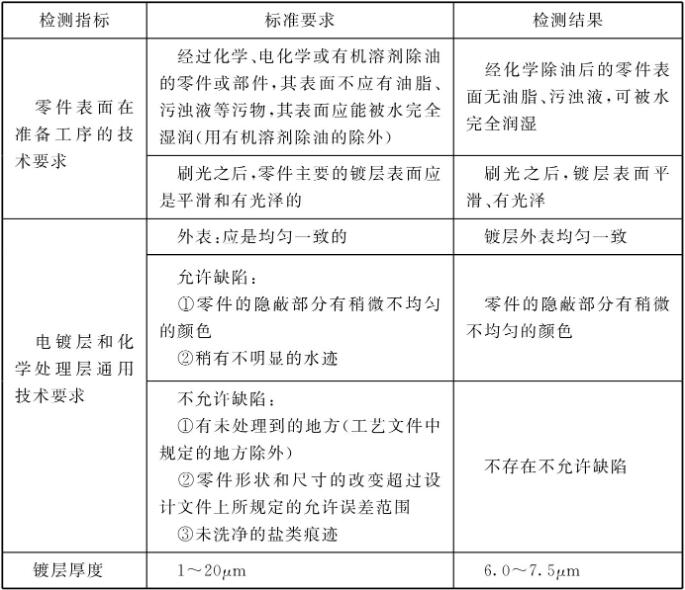

质量指标

产品应用
    本品是一 种含Bi₂O₃的铜基质化学镀液。

    用上述的含有Bi₂O₃的铜基质化学镀液镀色的方法，由以下步骤组成:

    (1)镀前处理:将碱性除油剂加水按照体积比为1:1稀释，浸入待镀金属件，在20 ~ 30°C清洗除油5 ~ 8min,用法离子水喷淋清洗，加热吹风烘至半干。

上述1L的碱性除油剂中含有磷酸三钠70 ~ 80g、碳酸钠70 ~ 80g、氢氧化钠10~ 20g、十二烷基二乙醇酰胺3 ~ 6g。

    (2)镀色:将除油后的待镀金属件浸入上述的铜基质化学镀液中，在20~ 40°C下，施镀30~60s， 取出，用去离子水清洗，蒸汽烘干。
    (3)在镀好的金属件镀膜上涂- 层无色清漆对镀膜进行保护。

产品特性
    本产品具有成膜速度快、 染色均匀、染色液不挥发有害气体和不沾污布料等优点，而且常温下稳定性良好，可放置3个月以上，其制备方法也简单，成本低，条件可控，适合于铜及铜合金制品、电镀工业以及各种五金制品，尤其是服装上黄铜拉链的着色，镀膜呈深枪色，所得镀膜符合《金属镀层和化学处理层质量检验技术要求》(SJ1276) 要求，工艺简单、条件可控、镀膜黏附性好，耐磨性好。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
