含有Se02的铜基质化学镀液

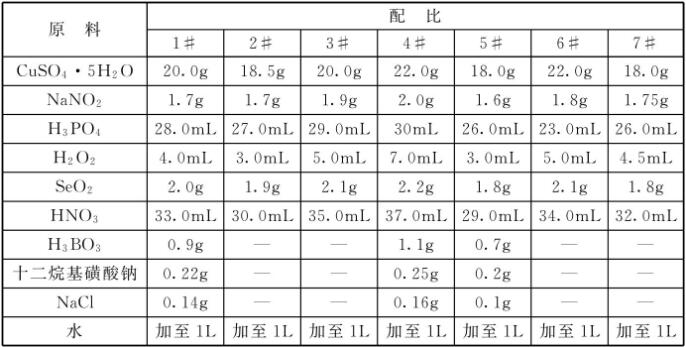

原料配比

制备方法

    (1)称取SeO₂和NaNO₂分别溶解于50mL去离了水中，向SeO₂溶液中加入H₂O₂，充分搅拌至SeO₂完全溶解，配制成SeO₂的H₂O₂溶液;

    (2)称取CuSO₄ · 5H₂O溶于300mL去离子水中，加入步骤(1) 的NaNO₂溶液，搅拌混匀;

    (3)向步骤(2) 的混合溶液中加入步骤(1) 配制的SeO₂的H₂O₂溶液，加入浓H₃PO₄,溶液变色后加入浓HNO₃，搅拌，加水定容至1L，搅拌均匀,即得到含有SeO₂的铜基质化学镀液。

原料配伍
    本品各组分配比范围为: CuSO₄ · 5H₂O 18.0 ~ 22.0g、NaNO₂ 1.6 ~ 2.0g、H₃PO₄ 20~ 30mL、H₂O₂ 3.0~ 7.0mL、SeO₂ 1.8~ 2.2g、HNO₃ 29.0~ 37.0mL,水加至1L。

    在1L的上述溶液中还含有0.7 ~ 1.1g的H₃BO₃、0.2~0.25g的十二烷基磺酸钠和0.1~0.1 6g的NaCl。

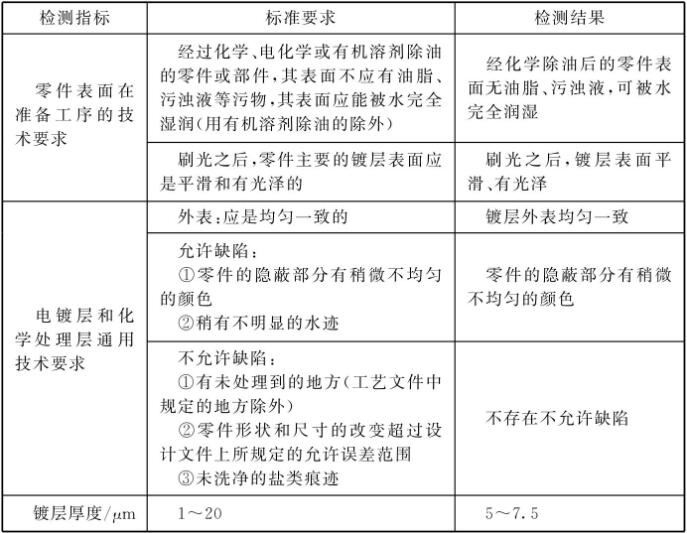

质量指标

产品应用
    本品是一 种含SeO₂的铜基质化学镀液。在施镀I艺中的应用中，其施镀方法包含以下步骤:

    (1)镀前处理:将碱性除油剂加水按照体积比为1:1稀释，浸入待镀金属件，在20~ 30°C清洗除油5 ~ 10min,用去离子水喷淋清洗，加热吹风烘至半干。

    上述的碱性除油剂中每1L含有磷酸三钠70 ~ 80g、 碳酸钠70~ 80g、 氢氧化钠10 ~ 20g、十二烷基二乙醇酰胺3~6g。

    (2)镀色:将除油后的待镀金属件浸入上述的铜基质化学镀液中，在50~ 60°C下，施镀50~60s，取出，用法离子水清洗，蒸汽烘干。

    (3)在镀好的金属件镀膜上涂一层无色清漆对镀膜进行保护。

产品特性
    本产品提供的含有SeO₂的铜基质化学镀液具有成膜速度快、染色均匀、染色液不挥发有害气体和不沾污布料等优点，而且常温下稳定性良好，可放置1年以上，其制备方法也简单，成本低，条件可控，适合于铜及铜合金制品、电镀工业以及各种五金制品，尤其是服装上黄铜拉链的着色，镀膜青古铜色，且用本产品在施镀工艺中应用时所得镀膜符合《金属镀层和化学处理层质量检验技术要求》(SJ1276) 要求，工艺简单、条件可控、镀膜黏附性好，耐磨性好。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
