聚酯膜无钯化学镀铜液

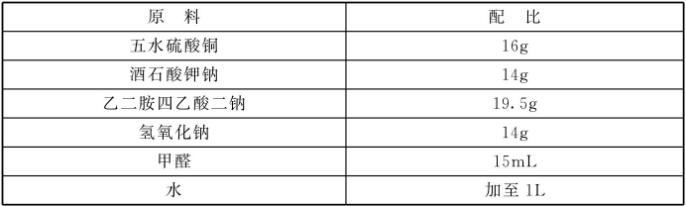

原料配比

制备方法

    将各组分溶于水， 搅拌均匀即可。

原料配伍
    本品各组分配比范围为: 五水硫酸铜15~ 17g、酒石酸钾钠13~15g、乙二胺四乙酸二钠19.4~19.6g、氢氧化钠13~15g、甲醛14~ 16mL,水加至1L。

产品应用
    本品主要应用于在聚酯膜 (PET膜)上进行无钯化学镀铜。具体的方法包括以下步骤:

    (1)PET膜除油:将PET膜放进无水乙醇或丙酮中超声清洗3 ~ 5min,然后在蒸馏水中超声清洗2~ 3min,取出晾干或烘干备用。

    (2)PET膜负载光弓|发剂:所用的光引|发剂为二苯甲酮(BP) ，将BP溶解在丙酮中，制得浓度为0.3~1.0g/L的BP溶液。负载BP的方式可以是直接在PET膜上涂上BP溶液，然后晾干;也可以是将PET膜放进BP溶液中常温下浸泡3 ~ 15min,然后取出晾干。

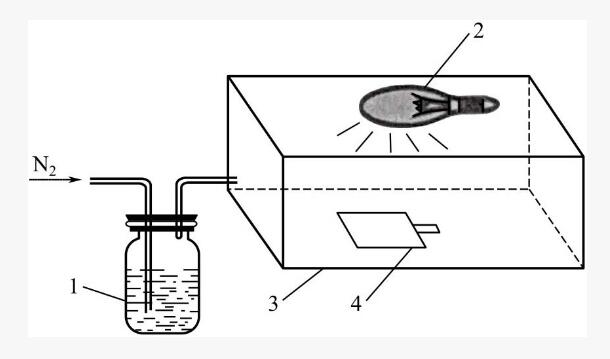

    (3)紫外光引发气相接枝丙烯酸:将负载有BP的PET膜放进反应装置中，反应装置示意图如图1所示，其中1为丙烯酸溶液，2为紫外灯，3为反应容器，4为聚酯膜(PET膜)。所用的紫外灯功率为9W或15W，主波长为254nm。如果使用的紫外灯为9W,则负载有BP的PET膜与紫外灯的距离为1.0~ 2.0cm，紫外光照射的时间为5~30min;如果使用的紫外灯为15W,则负载有BP的PET膜与紫外灯的距离为1.0~ 5.0cm，紫外光照射的时间为5~15min。所用的丙烯酸溶液的质量分数为10%~50%。

    紫外光弓|发接枝丙烯酸的方法为气相法，即把负载有BP的PET膜放进充有丙烯酸蒸气的反应装置中，在紫外光照射下引发接枝丙烯酸。丙烯酸蒸气通过将高纯氮气向丙烯酸溶液鼓泡的方式产生。

    (4)活化:将紫外光引发气相接枝丙烯酸后的PET膜放进蒸馏水中超声清洗2 ~ 3min,然后放进pH值为11.50~ 12.00的氨水溶液中常温下浸泡10~20s，再放进浓度为0.5 ~1.0g/L的AgNO₃溶液中常温下浸泡10~30s，最后放进蒸馏水中常温下浸泡清洗2~5s。

    (5)化学镀铜:将活化后的PET膜放进化学镀铜液中进行化学镀铜。化学镀铜液的使用温度为40~50°C,使用pH值为12~13,化学镀铜的时间为2~10min。

产品特性
    本品提出了以接枝、吸附等方法，弓|发化学镀铜过程。其工艺流程为:先用无水乙醇或丙酮对PET进行除油处理，然后负载光弓|发剂二苯甲酮(BP) ，之后在紫外光照射下弓|发接枝丙烯酸单体。PET表面接枝上丙烯酸单体后能对银离子进行化学吸附，从而达到活化的目的。本品无需使用等离子处理设备，工艺简单，并且用AgNO₃来代替PdCl₂作为化学镀铜的催化剂，有利于降低成本。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
