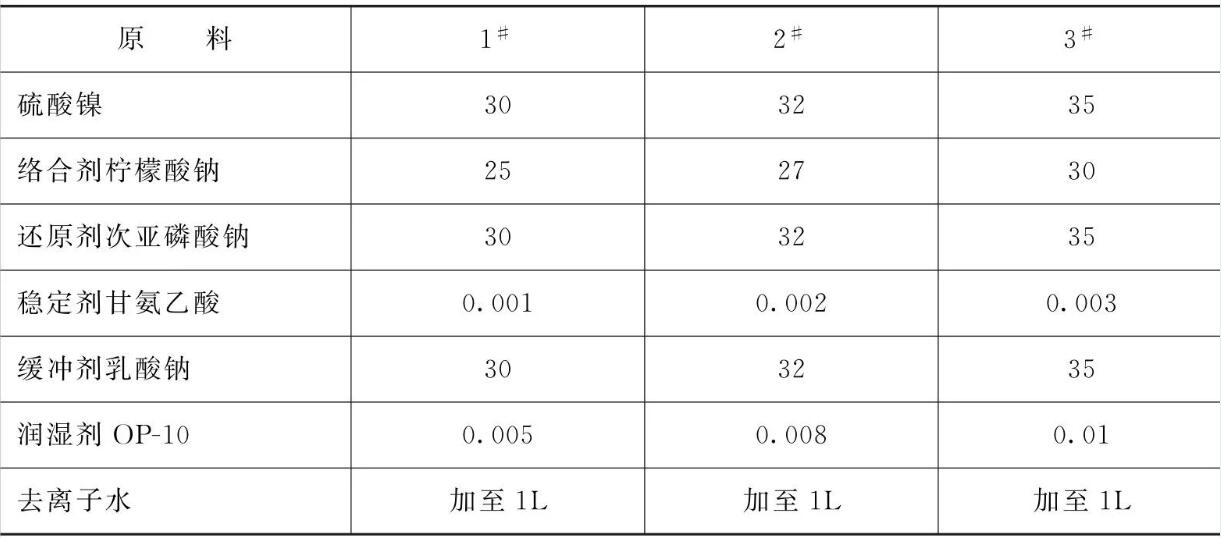

原料配比(g/L)
[制备方法]
将各组分溶于去离子水中，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍30~35、络合剂柠檬酸钠25~ 30、还原剂次亚磷酸钠30~35、稳定剂甘氨乙酸0.001~0.003、缓冲剂乳酸钠30 ~ 35、润湿剂OP-100.005~0.01、去离子水加至1L。
[产品应用]
本品主要应用于机电、材料、冶金、石化、航空航天等行业。
采用上述化学镀镍溶液进行镁合金表面化学镀镍的具体步骤如下:
(1)表面阳极极化:将镁合金件表面进行抛光、打磨、脱脂，然后放入温度为80~90°C、pH值为5~6的上述化学镀镍溶液中，以待镀镁合金件为工作电极，即阳极，对阴极为不锈钢板，饱和甘汞电极为参比电极，施加-0.5~-0.7V 的电位极化30~ 120s。
(2)化学镀镍:撤去外加电压，对上述阳极极化的镁合金件直接在.上述化学镀镍溶液中进行化学镀镍，施镀15~25min，得到致密光亮的镀层，镀层厚度2~7 μ m。
(3)水洗干燥:取出经过施镀的镁合金件，用去离子水冲洗、漂洗并自然风干。
[产品特性]
(1)不需经过传统方法中的铬酸浸渍和氢氟酸活化处理，以及硝酸和氟化钠钝化处理，减少了对环境的污染，降低了对操作人员的健康影响。
(2)不需要经过浸锌或钝化处理，工艺简化，成本降低。
(3)膜层均匀致密，抗冲击力强，抗腐蚀性好，具有良好光亮的外观。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
