原料配比(g/L)

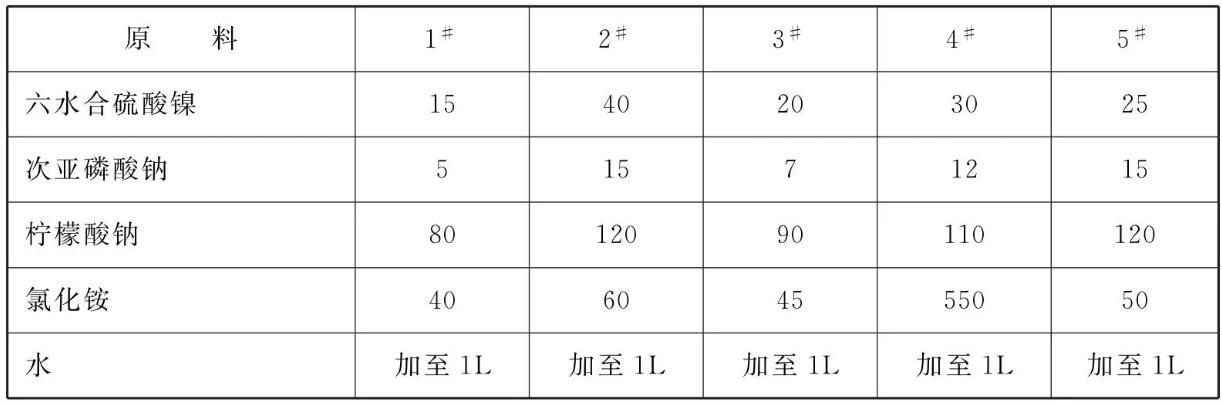

表1 铝及铝合金化学镀镍的预处理活化液

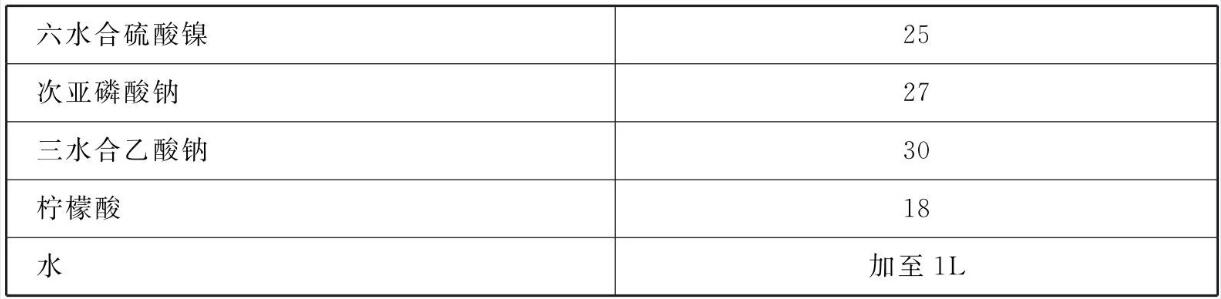

表2 镀镍溶液
[制备方法]
将原料各组分加入水中,混合均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :
铝及铝合金化学镀镍的预处理活化液:六水合硫酸镍15~40、次亚磷酸钠5~15、柠檬酸钠80~ 120、氯化铵40~60、水加至1L。
镀镍溶液:六水合硫酸镍24~26、次亚磷酸钠26~ 28、三水合乙酸钠29~31、柠檬酸17~19、水加至1L。
[产品应用]
本品主要应用于化学镀镍。
铝及铝合金化学镀镍的镀镍工艺如下:
(1)预处理:首先使用质量分数为15%的NaOH溶液在60°C温度下对需要化学镀镍的铝件进行化学除油，然后用热水清洗，再用冷水冲洗直到不挂水球，接着用55g/L 的NaOH溶液在55°C温度下脱氧化膜，蒸馏水冲洗。之后将脱氧化膜后的铝件放入本品配比的铝及铝合金化学镀镍的预处理活化液中进行碱性活化处理，碱性活化处理的温度为25°C，时间为2min。活化处理用冷水冲洗。
(2)化学镀镍处理:在温度85°C下对铝件进行化学镀镍处理，时间为120min。
[产品特性]
铝及铝合金化学镀镍的预处理活化液具有以下有益效果:
该预处理活化液不含有其他金属离子，预处理活化后的铝及铝合金件上不会带有其他金属离子，就不会对后续工序中的化学镀镍溶液污染，延长了化学镀镍溶液的使用寿命，且预处理活化液中没有剧毒品，不会对人身体造成危害，不会对生产环境造成污染。
一种铝及铝合金化学镀镍的预处理方法，具有以下有益效果:本品的预处理方法可以在铝及铝合金表面形成具有镀层金属生长活性的微薄镍，对后续的化学镀镍有良好的效果，可提高镀层结合力和耐蚀性，同时又能够简化工艺。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
