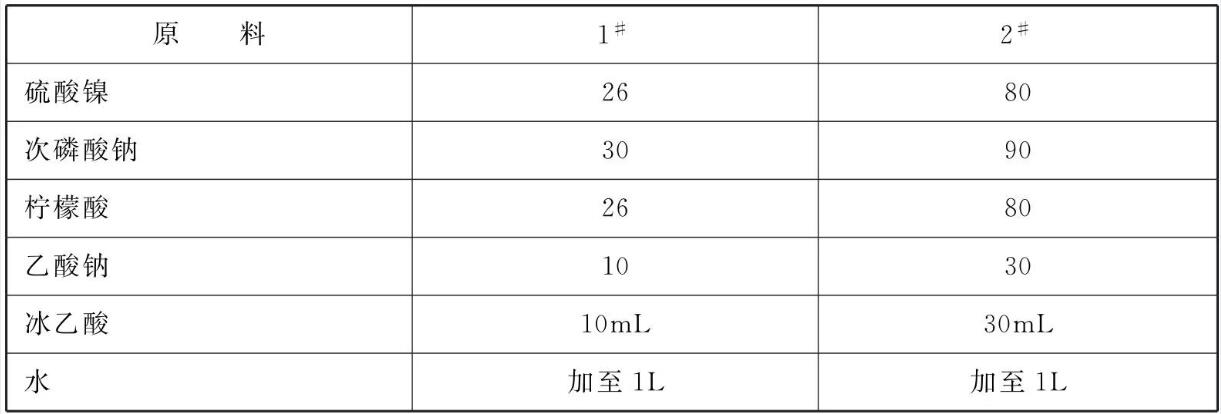

原料配比(g/L)
[制备方法]
(1)按照5:6:5:2的质量比称取硫酸镍、次磷酸钠、柠檬酸、乙酸钠，每1g乙酸钠量取1mL冰乙酸;
(2)用蒸馏水溶解硫酸镍得到溶液A、用蒸馏水溶解次磷酸钠得到溶液B、用蒸馏水溶解柠檬酸得到溶液C、用蒸馏水溶解乙酸钠并与乙酸混合得到溶液D;
(3)将溶液D和溶液C混合，得到溶液E，搅拌，将E加入溶液B中得到溶液F;
(4)将溶液F边搅拌边加入到溶液A中，控制溶液中总用水量为硫酸镍质量的40倍;
(5)用氢氧化钠溶液使步骤
(4)的混合溶液的pH=4 ~ 5。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍26~80、次磷酸钠30~90、柠檬酸26~80、乙酸钠10~ 30、冰乙酸10~ 30mL、水加至1L。
[产品应用]
本品主要应用于铝合金表面化学镀镍。
所述的铝合金表面化学镀镍的废镀液的再生方法，该再生方法包括以下步骤:
(1)在铝合金表面化学镀镍的废液中按照40g/L的比例加入氧化钙，形成亚磷酸钙沉淀;
(2)向步骤(1)中按照20g/L的比例加入乙酸钙;
(3)过滤得到澄清溶液;
(4)向步骤(3)中，滴加1mol/L碳酸铵直至不再形成新的混浊，之后，按照14g/L补加硫酸镍;
(5)用真空泵抽滤去除微溶物，补加8~10g/L一水合次磷酸钠和5mL/L柠檬酸，用乙酸调至pH=4 ~ 5。
经过对废镀液处理生成新的化学镀镍的镀液。
[产品特性]
铝合金表面化学镀镍镀液采用硫酸镍、次磷酸钠、柠檬酸、乙酸钠以及乙酸配制成的不含有铅、镉等重金属盐，避免了对环境的污染。使用该方法得到的镍磷镀层性能(如硬度、结合度、耐腐蚀方)可以和传统配方的所镀镀层一致。实现化学镀液的循环利用，让化学镀液始终保持初始状态，从而延长化学镀镍液的使用寿命，减少环境污染。本品成本低廉，在中小企业生产中具有实际的使用前景。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
