化学镀银液(2)

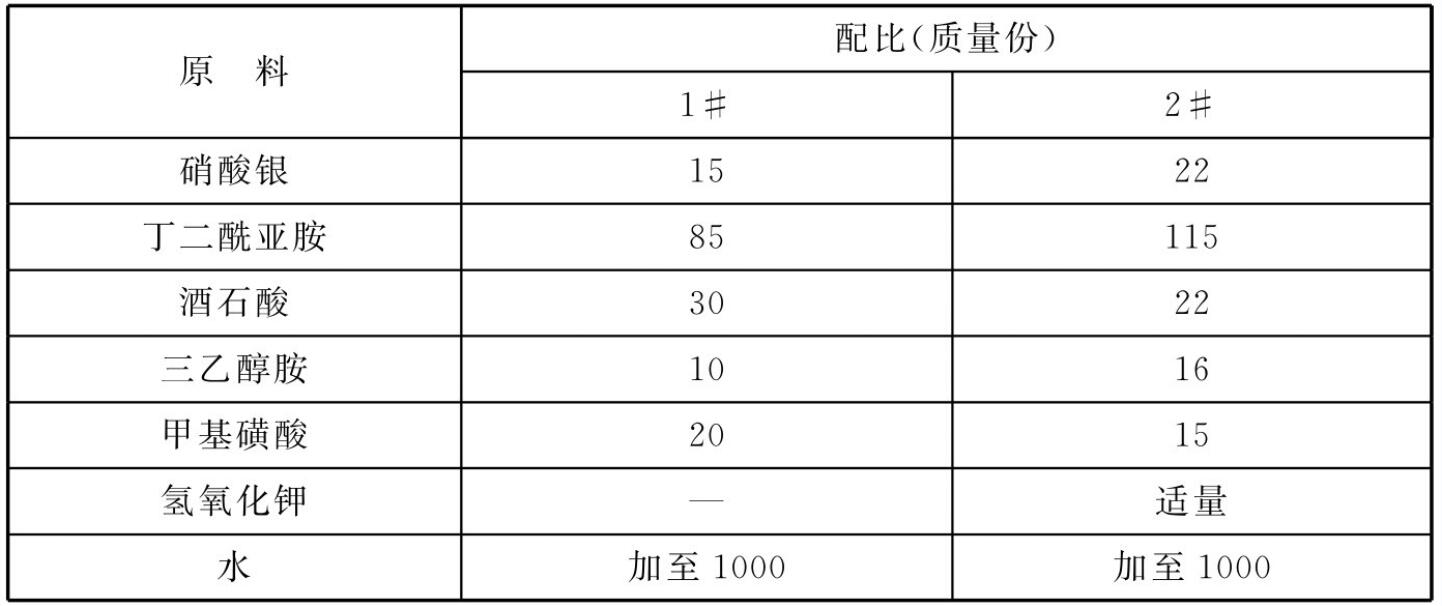

原料配比(g/L)
[制备方法]

    (1)用蒸馏水将硝酸银稀释成透明溶液;

    (2)用蒸馏水将丁二酰亚胺溶解;

    (3)在搅拌条件下将步骤(1)得到的溶液缓慢加入到步骤( 2)得到的溶液中，使银离子充分被络合;

    (4)向步骤( 3)得到的溶液中缓慢加入酒石酸、三乙醇胺和甲基磺酸；

    (5)在步骤(4)得到的溶液中加入适量的氢氧化钠或氢氧化钾调节溶液的酸碱度，使溶液的pH值为9～11;

    (6)用蒸馏水定容步骤(5)得到的溶液。

[原料配伍]
    本品各组分质量份配比范围为：硝酸银5～30、丁二酰亚胺30～160、酒石酸10～38、辅助络合剂6～68、碱适量，水加至1000。

    所述碱为氢氧化钠或氢氧化钾。

    每升镀银液中硝酸银的加入量为5～30g,添加量偏低时，沉积速率慢，镀液不稳定；加入量过高时，产生的结晶粗糙，附着力差。丁二酰亚胺的加入量为30～160g,添加量偏低时，沉积速率慢，镀银层附着力差；添加量偏高时，镀液沉积速率快，镀银层粗糙。

    溶液中加入酒石酸、三乙醇胺和甲基磺酸作为络合剂(其中，三乙醇胺、甲基磺酸为辅助络合剂),以提高镀银液的稳定性。每升镀银液中酒石酸的添加量为10～38g,三乙醇胺的添加量为1～38g,甲基磺酸的添加量为5～30g,络合剂添加量偏低作用不明显，添加量过高会导致镀层光亮欠佳。

    本产品中加入氢氧化钠或氢氧化钾作为镀液pH值的调节剂，以稳定镀液的酸碱度。每升溶液中加入适量的氢氧化钠或氢氧化钾，将镀液的pH值调节至9～11。

[产品应用]
    本品主要用于化学镀银。镀银液在30～50℃的条件下使用，浸镀时间为3～10min。

[产品特性]

    (1)镀层与基体附着力及均镀能力强，镀层结晶细致，外观光泽好，沉积速度快，导电、导热性能优良，可焊接性好，即镀层的综合质量好，因此本品可代替肼、甲醛、二甲氨基硼烷作还原剂的化学镀工艺直接镀银。

    (2)己配制好的化学镀银溶液的储存性能稳定，储存期可达一年，因而镀液配制的灵活性强，避免了镀液的浪费。

    (3)化学镀银液使用方便，广泛应用于电子器件及塑料等金属或非金属基体材料上。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
