化学置换镀银液

原料配比(g/L)

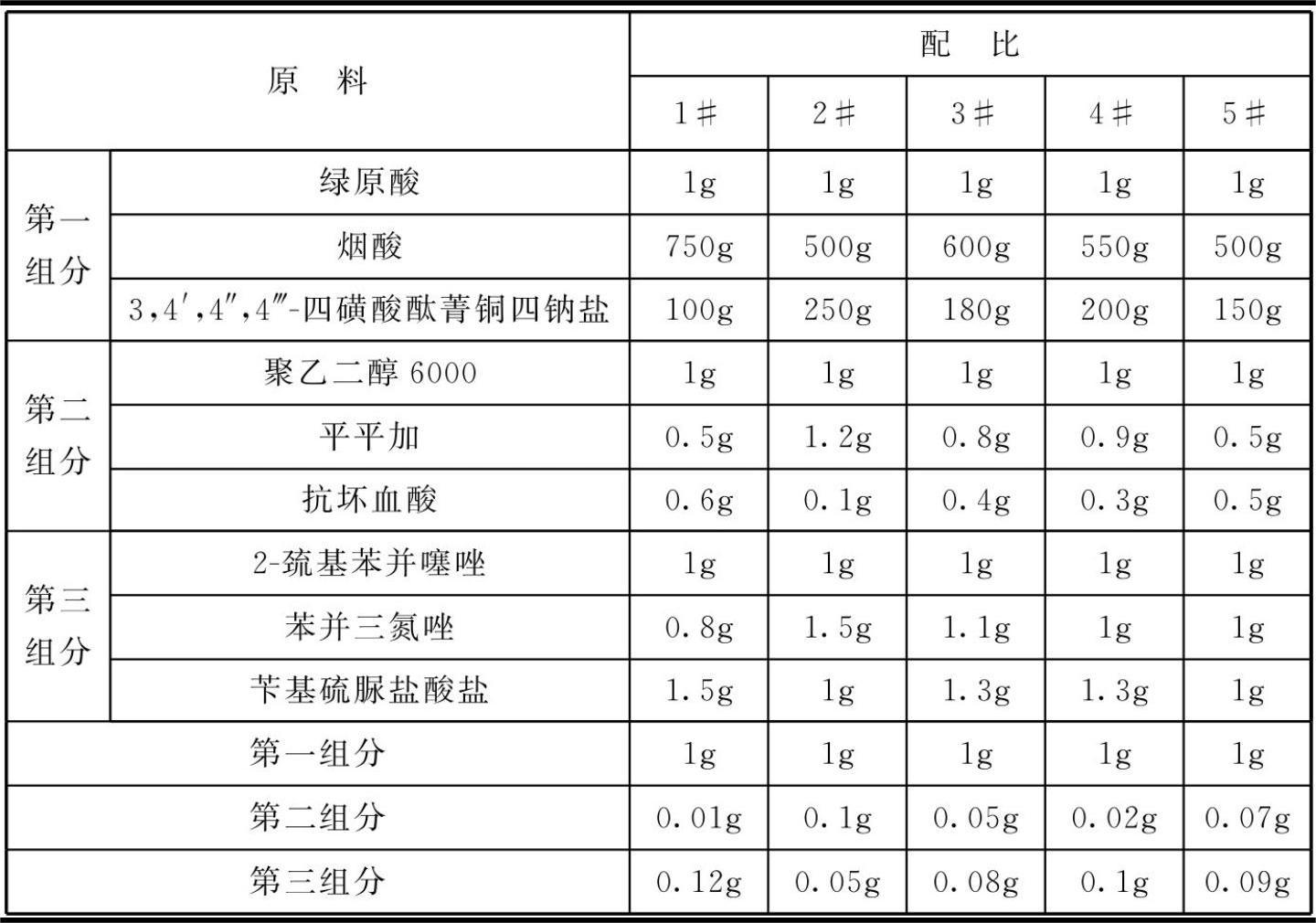

表1  镀银添加剂

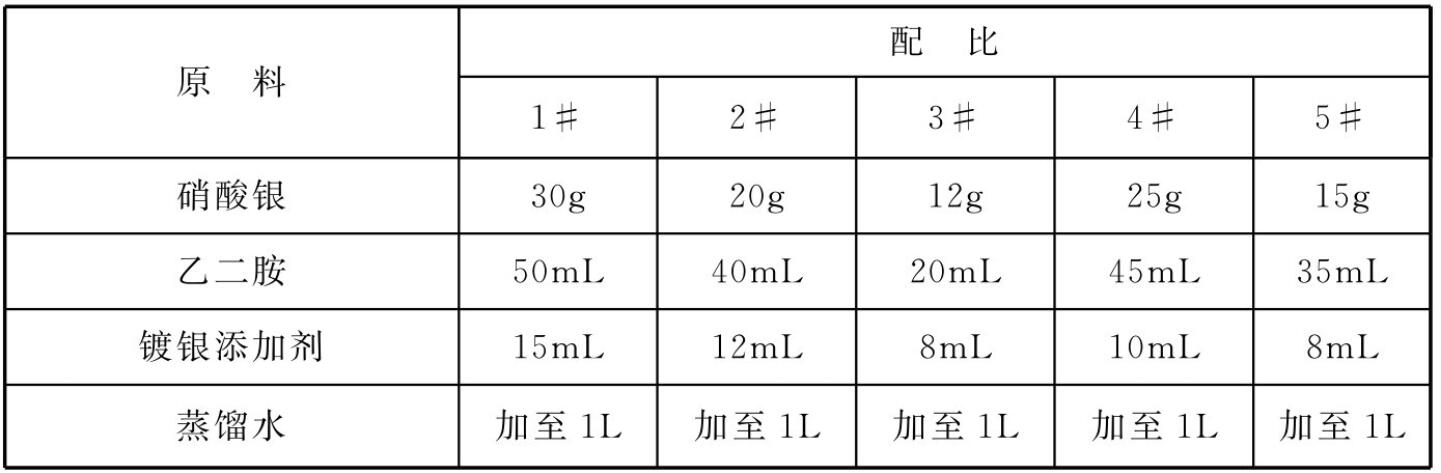

表2  镀液
[制备方法]

    (1) 镀银添加剂的制备:将绿原酸、烟酸、3,4',4”,4”-四磺酸酞菁铜四钠盐按配比混合，溶于蒸馏水中，制成第一组分；将聚乙二醇6000、平平加、抗坏血酸按配比混合，溶于蒸馏水中，制成第二组分；将2-巯基苯并噻唑、苯并三氮唑、苄基硫脲盐酸盐按配比混合，溶于蒸馏水中，制成第三组分；将所制得的第一组分、JV第二组分、第三组分按配比混合，搅拌均匀，制成镀银添加剂。

    (2)镀液的制备：将硝酸银、乙二胺、镀银添加剂按配比混合，溶于适量蒸馏水中，搅拌均匀，最后用水调整到总体积为1L,即为镀液。

[原料配伍]
    本品各组分配比范围为：硝酸银10～30g、乙二胺20～50mL、镀银添加剂8～15mL,蒸馏水加至1L。

    其中，镀银添加剂由第一组分、第二组分和第三组分组成。

    所述第一组分由以下组分组成：绿原酸1、烟酸500～750、3,4',4”,4”-四磺酸酞菁铜四钠盐100～250。

    所述第二组分由以下组分组成：聚乙二醇60001、平平加0.5～1.2、抗坏血酸0.1～0.6。

    所述第三组分由以下组分组成：2-巯基苯并噻唑1、苯并三氮唑0.8～1.5、苄基硫脲盐酸盐1～1.5。

[产品应用]
    本品主要应用于化学镀银。

    本镀银添加剂的应用包括如下步骤：

    (1)将硝酸银、乙二胺、镀银添加剂按下列组成配制成镀液：硝酸银12～30g/L、乙二胺20～50mL/L、镀银添加剂8～15mL/L。

    (2)取100L镀液置于3m×0.2m×0.2m的镀槽中，镀液温度维持在20～40℃范围内；

    (3)将欲施镀的直径为0.2～0.6mm的铁基线材进行除油、酸洗、水洗、吹干(风刀)再进入镀槽中，以0.5～3m/min的速度在镀液中运行；

    (4)施镀线材从镀液中被牵引出来后，进行抛光；

    (5)施镀过程中，适时补加硝酸银，以使Ag*浓度不低于6g/L,每施镀100kg线材，补加镀银添加剂8～10mL/L,镀液呈浑浊状态后，停止施镀，更换镀液。

[产品特性]
    应用本品镀银添加剂的镀银，不需要使用氰化物与还原剂(如葡萄糖),能对铁基线材连续施镀，利于工业生产。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
