涤纶织物化学镀银用镀银液

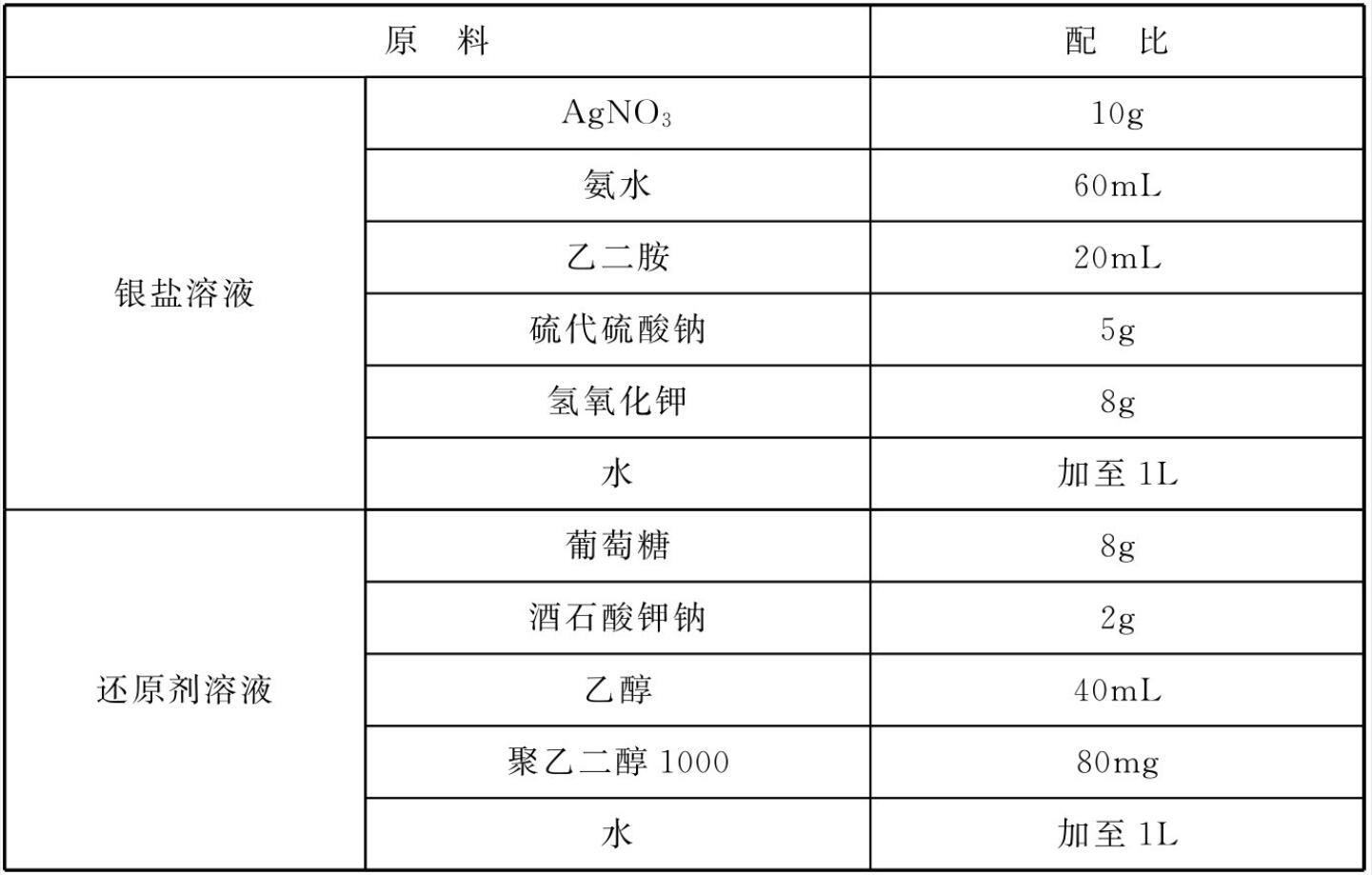

原料配比(g/L)
[制备方法]

    将各组分混合均 匀即可。

[原料配伍]
    本品各组分配比范围如下。

    银盐溶液: AgNO₃5~10g、 氨水55~65mL、乙二胺15~25mL、硫代硫酸钠5~10mL、氢氧化钾5~ 10g,水加至1L;

    还原剂溶液：葡萄糖5～10g、酒石酸钾钠1～5g、乙醇35～45mL、聚乙二醇100070～80mg,水加至1L。

[产品应用]
    本品主要用于涤纶织物的化学镀银。涤纶织物化学镀银的方法如下：

    (1)将涤纶织物(聚对苯二甲酸乙二醇酯)进行洗涤、除油、粗化、敏化、活化处理。

    洗涤及除油的具体步骤为：洗衣粉2g/L,温度80℃,时间30min。

    粗化的具体方法为，将经过洗涤及除油的涤纶织物放入粗化液中粗化，粗化液的组成为：氢氧化钠80～250g/L,温度70～90℃,时间10～50min。

    敏化的具体步骤为：敏化液组成为：10～30g/LSnCl₂、20mL/L浓HCl;粗化后的涤纶织物在敏化液中浸渍时间为10min、敏化液温度为30℃:然后用流动水缓慢漂洗。

    活化的具体步骤为：活化液组成为：0.2～0.4g/LPdCl₂、4mL/L浓HCl;敏化后的涤纶织物在活化液中浸渍时间为10min、活化液温度为30℃;然后用流动水缓慢漂洗。

    (2)将步骤(1)所得的涤纶织物进行还原处理后化学镀银。具体为：将涤纶织物用镀银液中的还原剂溶液浸渍处理1～5s,处理温度为25℃;再用银盐溶液和还原剂溶液按1:2～3的体积比配制成的混合液进行化学镀银处理，施镀温度为25～30℃、反应时间为60～80min、溶液pH值为12.5。

    (3)清洗步骤(2)所得的镀银涤纶织物。

    采用上述方法得到的镀银涤纶织物的镀银层的抗变色防护方法：

    (1)将镀银后的涤纶织物进行酸活化。具体步骤为：在质量分数为10%的硫酸溶液中活化5min,用去离子水冲洗。

    (2)将经步骤(1)所得涤纶织物表面自组装成膜。自组装体系及成膜条件如下：L-半胱氨酸0.1～0.3mol/dm³、异丙醇40g/dm³;成膜温度30～50℃、成膜时间30～60min。

    (3)将经过步骤(2)所得涤纶织物在40℃去离子水中浸泡10min以除去表面物理吸附的L-半胱氨酸，吹干。

[产品特性]

    本产品方法通过三种还原剂复配的镀银液配方设计，制得化学镀银层质量优良的涤纶织物；进而采用L-半胱氨酸在银镀层表面自组装成膜，显著提高了银镀层的抗变色性能，制得导电性优、抗电磁屏蔽性能优、防变色性好的银镀层涤纶织物。可广泛应用于电子产品和器件的导电胶带和导电泡棉，又可以做成屏蔽服、屏蔽帽等。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
