玻璃纤维表面镀五元合金镀液

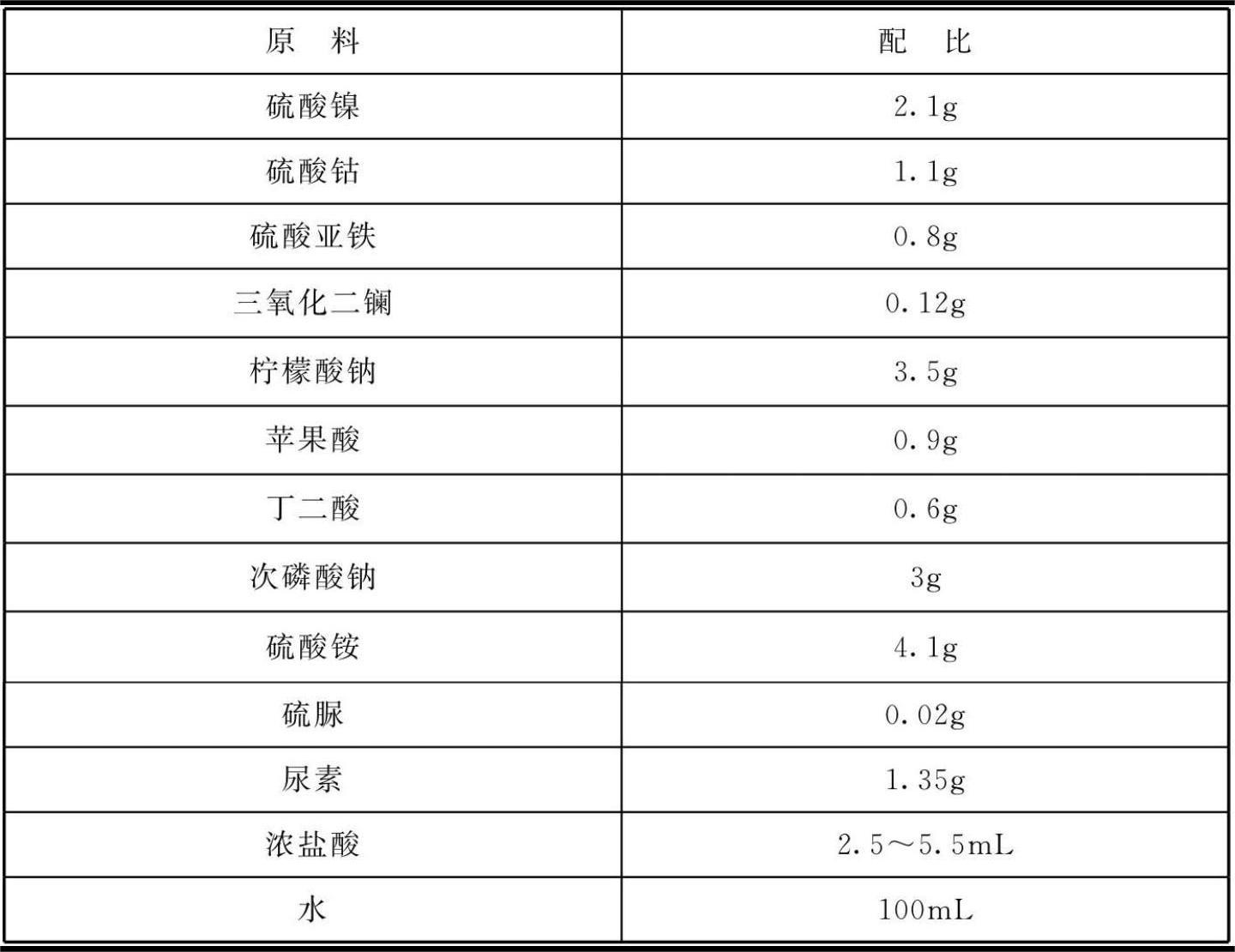

原料配比(g/L)
[制备方法]

    (1)取硫酸镍、硫酸钴、硫酸亚铁放入250mL烧杯中，加入95mL的蒸馏水。

    (2)取三氧化二镧放入50mL的烧杯中，加入5mL蒸馏水和2.5～5.5mL浓盐酸，常温下在磁力搅拌器中搅拌溶液，溶解后加入步骤(1)中的250mL烧杯中。

    (3)取柠檬酸钠、苹果酸、丁二酸、次磷酸钠、硫酸铵、硫脲和尿素依次放入步骤(1)中的250mL的烧杯中，搅拌至完全溶解，滴入氨水调节pH=8.0±0.2,配成化学镀液。

[原料配伍]
    本品各组分配比范围为：硫酸镍1.8～2.6g、硫酸钴0.6～1.8g、硫酸亚铁0.5～1.7g、三氧化二镧0.02～0.18g、柠檬酸钠3～3.5g、苹果酸0.8～1.7g、丁二酸0.6～1.5g、次磷酸钠2.1～3.5g、硫酸铵3.8～5g、硫脲0.008～0.05g、尿素0.9～2.1g、浓盐酸2.5～5.5mL,水100mL。

[产品应用]
    本品主要应用于玻璃纤维表面化学镀。

    本品应用方法：将前处理好的玻璃纤维放入盛有已配好的化学镀液的烧杯中，水浴加热，在50～70℃下反应20～60min,反应结束后，取出玻璃纤维，用蒸馏水清洗3次，在烘箱中干燥0.5h,干燥温度在(70±5)℃。

[产品特性]
    在镀液中加入稀土氧化物La₂O₃,不仅提高镀液的稳定性和利用率，而且提高了合金镀层中金属元素Ni、Co、Fe的含量，并在合金镀层中引入了稀土元素La,大大降低了磷含量，同时还能降低化学镀的施镀温度。在化学镀液中加入适量的La₂O₃所制得合金镀层中磷含量在3%～17%,而传统以金属为基体的化学镀合金层中磷含量在15%～30%。化学镀后的玻璃纤维有良好的导电性，可作为导电填料与电损耗吸收剂使用。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
