不锈钢表面高磷化学镀N-iP合金的化学镀液

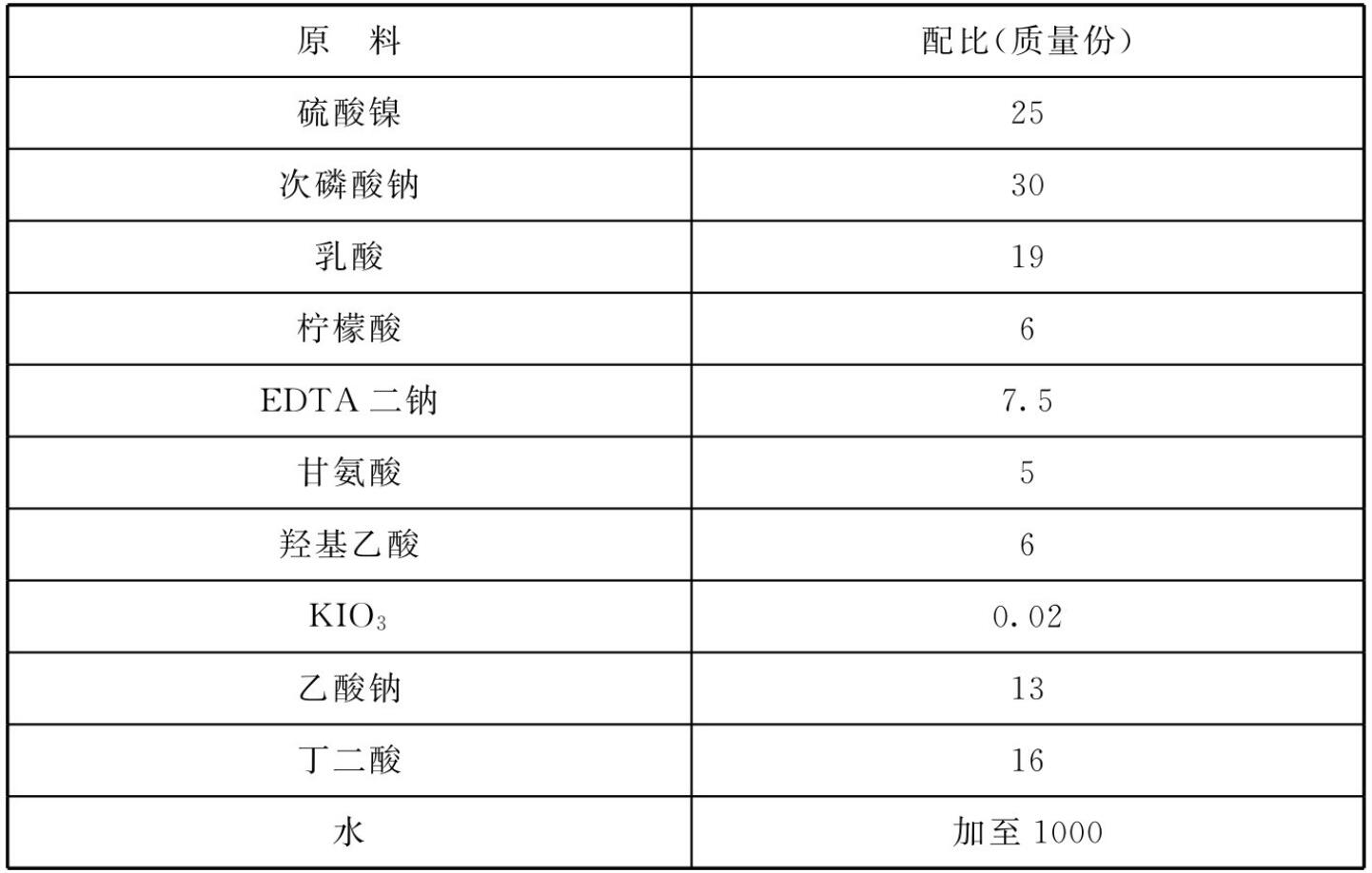

原料配比(g/L)
[制备方法]

    将各组分溶于水，搅拌均匀即可。

[原料配伍]

    本品各组分质量份配比范围为:硫酸镍25~30、次磷酸钠25~30、乳酸15~30、柠檬酸4~10、EDTA二钠4~15、甘氨酸5~15、羟基乙酸5~18、KIO₃ 0.01~0.04、乙酸钠10～20、丁二酸12～20,水加至1000。

    本品的配方是以硫酸镍为主盐；以次磷酸钠为还原剂；以乳酸为主络合剂，以提高镀速和镀液稳定性，延长镀液的使用寿命；以柠檬酸、EDTA二钠、甘氨酸、羟基乙酸为辅助络合剂，以提高镀层的含磷量和细化镀层的晶粒度，使镀层致密，降低孔隙率；以丁二酸为促进剂，提高镀液的镀速和稳定镀液；稳定剂选定为KIO₃;缓冲剂选定为乙酸钠。

[产品应用]
    本品主要应用于不锈钢表面化学镀。

    采用以下工艺进行化学镀：有机溶剂除油→水洗1→碱液除油→水洗2→水洗3→活化→闪镀镍(Woods预镀镍)→水洗4→中和1→纯水洗5→化学镀镍(本品的化学镀镀液)→水洗6→中和2→水洗7→水分干燥1→除氢→钝化封孔→水洗8→水分干燥2→性能检验。

    本品化学镀镀液的工艺条件为：

    pH值4.5～5.0,温度(80±5)℃,施镀时间2h。本品配方的化学镀镀液镀速在11～13μ m/h,镀层含磷量在10.5%～13%,镀液稳定性超过2500s。

[产品特性]
    本品的化学镀镀液，在不锈钢表面镀出的高磷镀层，具有优良的耐酸、碱和盐腐蚀性，特别是耐CI腐蚀性优于304不锈钢本体；在力学性能方面，镀层硬度在450～550HV,高于304不锈钢本体。提高了不锈钢耐CI的腐蚀性和耐磨性，扩大了不锈钢的应用领域。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
