化学镀Ni-Cu-P合金液

原料配比(g/L)

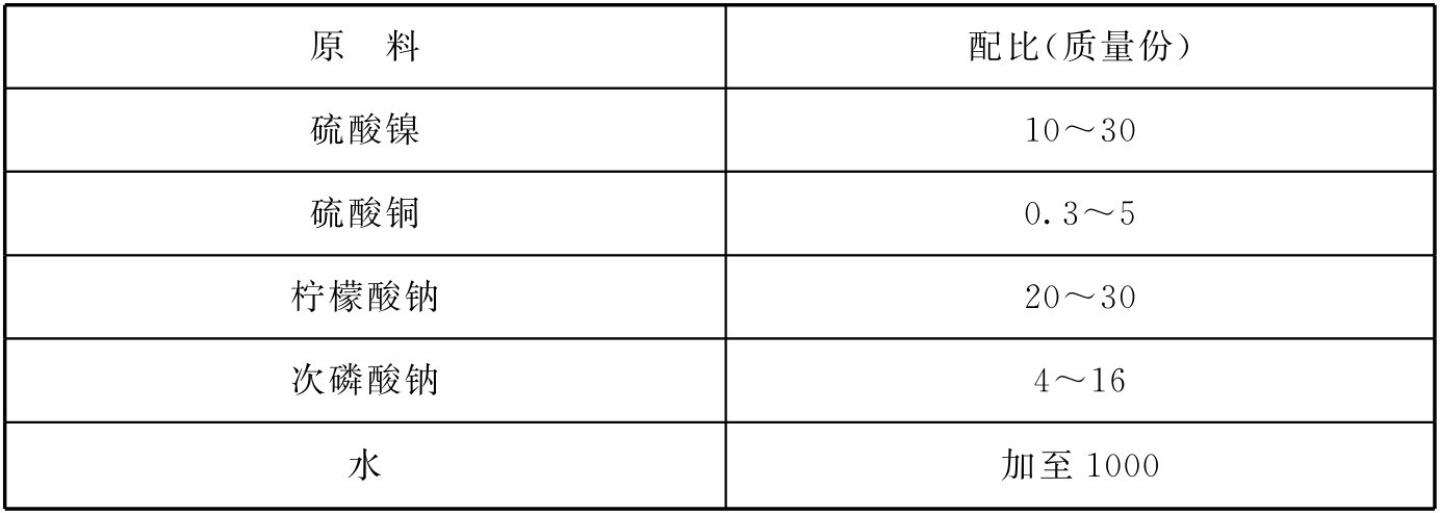

表1  化学镀镍铜磷合金液

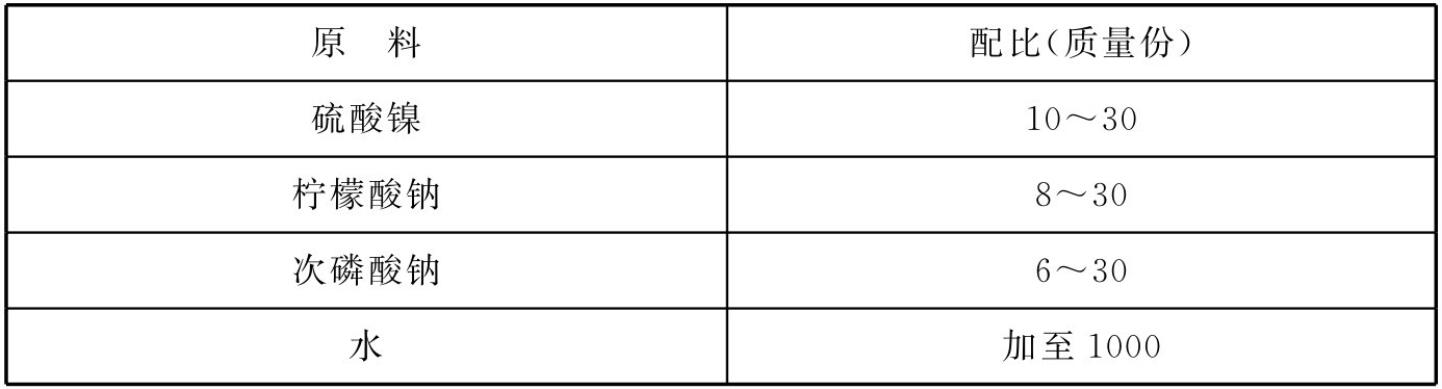

表2  化学镀镍液
[制备方法]
    将各组分溶于水，搅拌均匀即可。

[原料配伍]

    本品各组分质量份配比范围如下。

    化学镀镍铜磷合金液:硫酸镍10～30、硫酸铜0.3～5、柠檬酸钠20～30、次亚磷酸钠4～16,水加至1000。

    化学镀镍液：硫酸镍10～30、柠檬酸钠8～30、次磷酸钠6～30,水加至1000。

[产品应用]
    本品主要应用于化学镀Ni-Cu-p合金。

    化学镀Ni-Cu-p合金在镁合金表面的处理方法，包括：

    (1)前处理，包括除灰、清洗、烤干等步骤。

    (2)表面喷砂：在0.03～0.07MPa气压下，砂砾可为棕刚玉、白刚玉、铁砂、玻璃珠等，尺寸在80～200μ m。

    (3)超声波清洗1～10min。

    (4)酸洗：0.5%～2%的硫酸、盐酸、硝酸等处理均可。时间一般在30～600s之间。

    (5)超声波清洗1～10min。

    (6)活化：氢氟酸(40%)10～30mL/L,时间1～5min。

    (7)水洗。

    (8)化学镀镍铜磷合金：在pH=7.5～9.5,温度70～95℃下，在化学镀镍铜磷合金混合液中镀10～60min。

    (9)化学镀镍：在pH=6.5～9.0,温度40～55℃下，在化学镀镍液中镀10～40min。

[产品特性]
    本品有效解决了化学镀镍高空隙率的问题，可提高镀层对镁合金基材的保护，成本低廉，耐腐?蚀性能良好，无污染，相对环保，而且产品性能优异。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
