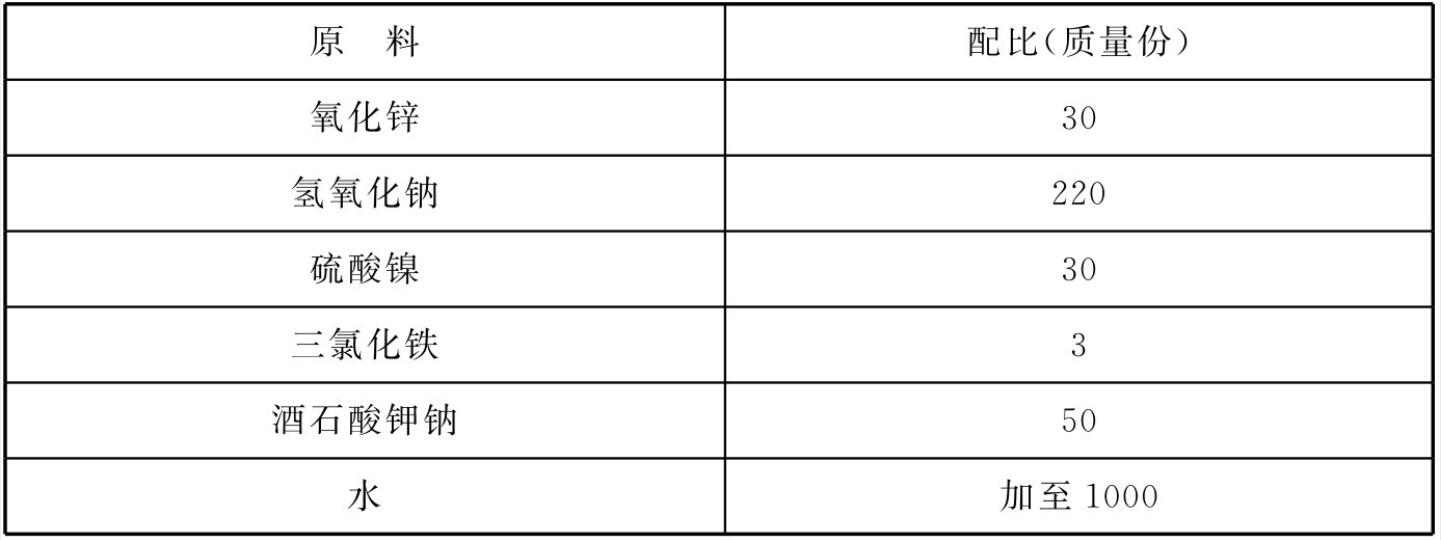

原料配比(g/L)
[制备方法]
先将氢氧化钠用适量纯水溶解，然后将氧化锌加入其中，边加边搅拌，使氧化锌充分溶解，再用适量50~60°C的纯水分别溶解三氯化铁、硫酸镍、酒石酸钾钠，将三氯化铁、硫酸镍溶液加入酒石酸钾钠溶液中，最后将混合后的酒石酸钾钠溶液加入氢氧化钠和氧化锌的混合溶液中，经仔细过滤后即可使用。
[原料配伍]
本品各组分质量份配比范围为：氧化锌10～50、氢氧化钠100～300、硫酸镍20～50、三氯化铁2～5、酒石酸钾钠20～50,水加至1000。
[产品应用]
本品主要应用于铝合金镀镍前的活化处理。
使用时，温度控制在30～50℃,活化时间为20～200s。
[产品特性]
采用此溶液对铝合金进行处理，降低了活化层与镀层的电位差，提高了铝合金表面的活性，而且减少了对镀液的污染，提高了镀层的结合力和防护性，延长了化学镀镍溶液工作寿命0.5～1个周期。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
