本品的化学机械抛光液(13),能提高Cu的抛光速率,是因为它具有较高的电介质的抛光速率,且能起到较好的缺陷矫正作用,可以控制和调节半导体器件中不同线宽处磨蚀程度。那么,本品的化学机械抛光液(13)是怎么调制而成的呢?不妨看看专家的专业配方。
制备方法
将各组成简单均匀混合,采用氢氧化钾或硝酸调节至合适的pH值即可。

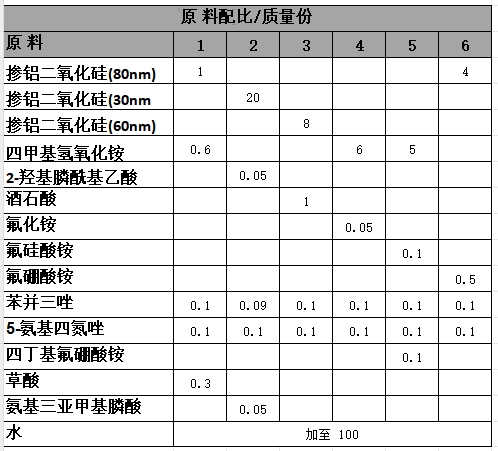

原料配伍
本品各组分质量份配比范围为:掺铝二氧化硅1~20、混合缓蚀剂0.01~0.6、速率促进剂0.05~1、水加至100。
所述掺铝的二氧化硅的粒径优选20~80nm。
所述混合缓蚀剂较佳的为唑类化合物,如苯并三唑、5-氨基四氮唑、5-甲基四氮唑、3-氨基-1,2,4-三氮唑和1,2,4-三氮唑中的两种或两种以上的组合,更佳的为苯并三唑与下列中的一种或多种的组合:5-氨基四氮唑、5-甲基四氮唑、巯基苯并噻唑、3-氨基-1,2,4-三氮唑和1,2,4-三氮唑,所述的苯并三唑优选占混合缓蚀剂总质量的25%~90%。
所述速率促进剂为有机酸、氟化物、氨水以及季铵盐及其衍生物中的一种或多种。有机酸优选草酸、2-膦酸丁烷基-1,2,4-三羧酸、2-羟基膦酰基乙酸、氨基三亚甲基膦酸和酒石酸中的一种或多种;所述的氟化物优选氟化氢、氟化铵、氟硅酸铵和氟硼酸铵中的一种或多种;所述的季铵盐优选四丁基氢氧化铵、四丁基氟化铵、四甲基氢氧化铵和四丁基氟硼酸铵中的一种或多种。所述的速率促进剂最佳的为四丁基氢氧化铵和/或四丁基氟化铵。
本品的抛光液的pH值较佳的为2~9,更佳的为2~5。
本品的抛光液还可含有本领域常规添加剂,如氧化剂、络合剂、表面活性剂和pH值调节剂。
产品应用
本品主要用作化学机械抛光液。
产品特性
本品的抛光液具有较高的电介质(如TEOS)的抛光速率,且可以使Cu的抛光速率随氧化剂浓度的增加而增加的可调程度较高,具有较好的缺陷矫正作用,适用于控制和调节半导体器件中不同线宽处磨蚀程度。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
