本品铝及铝合金材料抛光液为碱性,利于抛光过程的稳定,不会生成碱雾和氨气,化学稳定性好。下面专家来科普本品铝及铝合金材料抛光液的专业配方知识。
制备方法
首先将所需质量的磨料放置在千级净化室的环境内,于 0.1MPa 的真空压力下,通过质量流量计输入容器罐中,然后将其余组分 加入到另一盛有所需质量的去离子水的容器罐中,进行充分搅拌至均匀后加入到放置磨料的容器罐中,继续搅拌至混合均匀状态,即制备成成品抛光液。

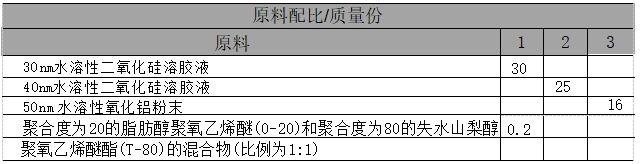

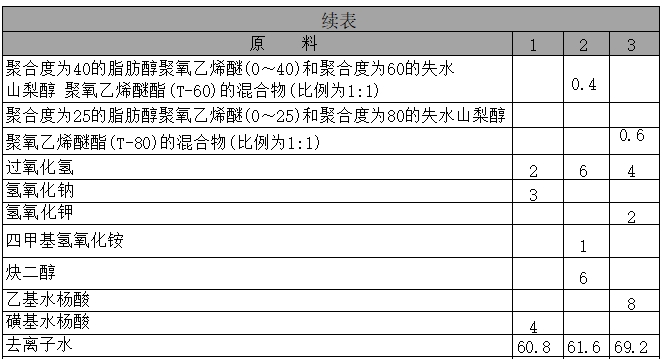

原料配伍
本品各组分质量份配比范围为:磨料10~40、表面活性 剂0.01~0.6、氧化剂0.5~10、pH 调节剂1~6、光亮剂1~15、去离子
水加至100。
所述磨料是粒径为10~100nm的水溶性二氧化硅溶胶、粒径为8~ 80nm 的氧化铝粉末或氧化铈粉末;磨料的粒径优选20~80nm 的水溶性 二氧化硅溶胶、15~60nm 的氧化铝粉末或氧化铈粉末。
所述表面活性剂为非离子型表面活性剂,该非离子型表面活性剂为聚 氧乙烯醚类化合物、多元醇聚氧乙烯醚羧酸酯或烷基醇酰胺,所述聚氧乙 烯醚类化合物为脂肪醇聚氧乙烯醚,该脂肪醇聚氧乙烯醚是聚合度为 20的脂肪醇聚氧乙烯醚(0~20)、聚合度为25的脂肪醇聚氧乙烯醚 (0~25)或者聚合度为40的脂肪醇聚氧乙烯醚(0~40);该多元醇聚氧 乙烯醚羧酸为失水山梨醇聚氧乙烯醚酯,该失水山梨醇聚氧乙烯醚酯为聚 合度为40的失水山梨醇聚氧乙烯醚酯 (T-40)、 聚合度为60的失水山梨 醇聚氧乙烯醚酯(T-60) 或者聚合度为80的失水山梨醇聚氧乙烯醚酯 (T-80), 该烷基醇酰胺是月桂酰单乙醇胺。
所述氧化剂是氯酸盐、高氯酸盐、亚氯酸盐、碘酸盐、硝酸盐、硫酸 盐、过硫酸盐、过氧化物、臭氧处理水和过氧化氢中的一种或者几种,氧 化剂优选过氧化氢。
所述光亮剂为水杨酸、炔醇或其衍生物,包括如水杨酸、磺基水杨
酸、乙基水杨酸、炔醇、炔二醇或炔三醇等。
所述pH 调节剂为无机碱、有机碱或它们的组合;该无机碱为氢氧化 钾、氢氧化钠或过氧焦磷酸钠;有机碱为多羟基多胺和胺中的一种或它们 的组合;该多羟基多胺是三乙醇胺、四羟基乙二胺或六羟基丙基丙二胺; 胺为乙二胺、四甲基氢氧化铵、二甲基乙酰胺或者三甲基乙醇胺。
本品铝及铝合金材料抛光液,选用的磨料为粒径较小的水溶性二氧化 硅溶胶液,其具有较好的分散性,粒度分布均匀,能够有效减少铝及铝合 金材料抛光后的表面划伤,同时降低其表面粗糙度,提高光亮度;选用磨 料与氧化剂结合的磨料组分,可以使抛光速率有明显提高;选用的表面活 性剂为非离子型表面活性剂,如T-40 和 T-60, 该非离子型表面活性剂的 加入能够有效控制加工过程中抛光的均匀性,减少抛光材料表面的缺陷和 划伤;该抛光液中加入光亮剂,可进一步增加铝及铝合金材料表面光亮 度;该抛光液中加入pH 调节剂能够保证抛光液的稳定性,减少对设备的 腐蚀,避免抛光加工过程中产生碱雾及氨气的问题,优化工作环境,同时 还能起到提高抛光速率的作用。
产品应用
本品主要用作抛光液。
产品特性
本品抛光液使用粒径较小的水溶性二氧化硅溶胶为磨料, 既提高了磨料的分散性能,又可减少抛光后铝合金材料表面的划伤,而且 使抛光后的铝合金材料表面粗糙度降低,光亮度提高,避免表面出现“点 状小泡”或“橘皮状”的缺陷;另外,可以大大提高抛光速率;再者,本 品的抛光液为碱性,抛光过程中有机碱稳定,不产生碱雾和氨气,化学稳 定性好,不腐蚀设备,使用的安全性能理想。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
