马氏体高合金耐热钢金相检测抛光剂

本品马氏体高合金耐热钢金相检测抛光剂，组织清晰无假相，利于对钢种老化劣化状况进行准确评定，是一种种创新性较高抛光剂。下面专家来科普本品马氏体高合金耐热钢金相检测抛光剂的专业配方知识。

制备方法
       将各组分混合均匀即可。

原料配伍

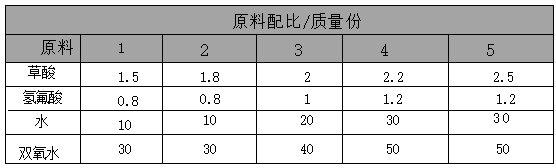

      本品各组分质量份配比范围为，草酸1 . 5~2 . 5,氢氟酸 0.8-1.2、水10~30、双氧水30~50.

产品应用
       本品主要应用于马氏体高合金耐热钢金相检测抛光。

一种马氏体高合金耐热钢金相检测抛光剂在金相检测中的应用方法的 步骤如下

(1)打磨：通过机械磨削的方法得到光滑的马氏体高合金耐热钢试验 表 面

(2)抛光，采用马氏体高合金耐热钢金相检测抛光剂进一步处理马氏 体高合金耐热钢试验表面，去掉试样表面的划痕

(3)腐蚀：采用化学侵蚀剂腐蚀马氏体高合金耐热钢试验表面，使微 观金相组织显示出来

(4)复型，复型:在马氏体高合金耐热钢试验表面贴敷药膜，提取金相组织微观形态;

(5)观察、照相以及评定，在显微镜下观察金相组织并照相、评定。而且，所述的化学侵蚀剂为硝酸酒精溶液或者盐酸苦味酸酒精溶液。

所述的硝酸酒精溶液中硝酸与酒精的体积比为1:9。所述的盐酸苦味酸酒精溶液中盐酸、苦味酸以及酒精的体积比为5:1:100。

产品特性
       本抛光剂配制方法简单易行，能够有效提高对马氏体高合金耐热钢题光性能，缩短抛光时间，提高整体抛光效率，有效防止抛光过程中假相的产生。

本抛光剂在金相检测中应用时能够有效减少检测时间，整个检测过程 仅 需 1 5min., 并且不影响马氏体高合金耐热钢金相组织的显示。组织清晰  无假相，利于对钢种老化劣化状况进行准确评定本品科学配伍、制作工艺简单、抛光效果好、有效防止抛光中假相的 产生，是一种创新性较高的马氏体高合金耐热钢金相检测抛光剂。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
