纳米氧化铈复合磨粒抛光液

本品纳米氧化铈复合磨粒抛光液中氧化铈复合磨粒粒径比较小， 同时拥有良好的分散性；本品纳米氧化铈复合磨粒抛光液可将抛光划痕的表面损伤降低，有利于提高了工件抛光后的工件质量。下面专家来科普本品纳米氧化铈复合磨粒抛光液的专业配方知识。

制备方法

氧化铈复合磨粒的制备：采用均相沉淀法制备，称取 5g粒径为30mm的 SiO₂，无机研磨剂粒子，将其分散到100mL 水中，随后分 别加入10mL浓度0.6mo/L 的CO(NH₂)₂溶液和10mL液度为0.3mol/L的(NH₄)_₂Ce(NO₃)₆ 溶液；将配好的混合液倒入三颈烧瓶中，用套式恒温器加热至100℃，并用电动搅拌器搅拌，在搅拌下加热回流反应7h 。反应完毕冷却至室温，将所得沉淀物用离心分离机分离出，并用去离子水洗涤3次：然后在恒温干燥箱中80℃下烘干，然后进行研磨，得到浅黄色粉体，即为以纳米氧化硅粒子为内核，以氧化铈为外壳的SiO₂/CeO₂，复合磨粒。

由氧化铈复合磨粒制备抛光液，将上途的SiO₂/CeO₂，复合磨粒加入到水中，该复合磨粒与水的质量分数为2.5%-4%；加入分散剂、用机械搅拌机搅摔，使其分散均匀：将上述混合液进一步用超声分散，使形成均匀的分散液，然后加入氧化剂，再加入缓蚀剂、润滑剂，即为纳米SiO₂/CeO₂复合磨粒抛光液。

原料配伍

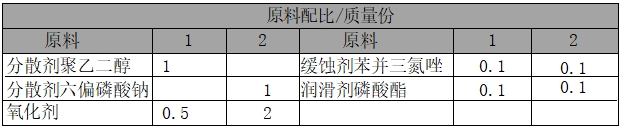

本品各组分质量份配比范围为，分散剂1，氧化剂0.5~2、缓蚀剂0.1、润滑剂0.1。

所述分散剂为六偏磷酸钠、聚乙二醇中的任一种，所述缓蚀剂为苯并三氮唑；所述的润滑剂为磷酸酯。

产品应用
       本品主要用作抛光液。

产品特性
        本品由于无机研磨剂粒子具有氧化铈包覆层外壳，因外壳硬度较低，该核/壳型结构的粒子可以降低加速抛光条件下抛光微区无机磨粒对工作表面的“硬冲击”，本品的氧化铈复合磨粒其有很小的粒径， 并且表现出良好的分散性；本品的抛光液可降低抛光划痕的表面损伤，因 面改善和提高了工件抛光后的表面质量。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
