浓酸抛光剂

本品浓酸抛光剂，对于铝合金表面氧化层的平整性和表面的光亮度，都能达到很好的抛光效果，且性能优异于现有技术的三酸抛光剂。下面专家来科普本品浓酸抛光剂的专业配方知识。

制备方法

缓蚀剂五水硫酸铜与酸剂混合均匀后再将光亮剂加入混合。

缓蚀剂五水硫酸铜与光亮剂混合后再加入混合好的酸剂，混合均匀。在此过程中，五水硫酸铜与光亮剂混合后会出现浑浊，属于正常现象

上述过程中，光亮剂可先在水中溶解配置，巯基苯并咪哗不易溶于水，可加入氨水促进溶解。

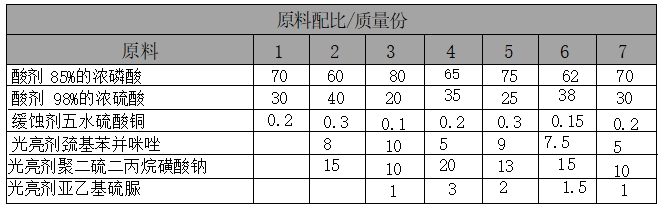

原料配伍

本品各组分质量份配比范围为：磷酸占酸剂的体积分数为60%~80%，硫酸占酸剂的体积分数为20%~40%，在磷酸和硫酸的混合液中，每升含有缓蚀剂五水硫酸铜0.1~0.3。光亮剂巯基苯并咪唑5~10，聚二硫二丙烷磺酸钠10~20、亚乙基硫脲1~3。

本品抛光剂以五水硫酸铜作为缓蚀剂，在铝合金材料阳极氧化前抛光处理时，能防止铝合金表面过度腐蚀，从而增加铝合金材料表面氧化层的平整性，以疏基苯并咪唑、亚乙基硫脲和聚二硫二丙烷磺酸钠作为光亮剂，可以增加铝合金表面光亮度。用上述抛光剂对铝合金进行抛光处理处理湿度为75~85℃,处理时间为1~3min,无论是铝合金表面氧化层的平整性，还是其表面的光亮度，本品抛光剂均能达到理想效果，甚至优于现有技术的三酸抛光剂

产品应用
       本品主要用作抛光剂。

产品特性
       本品由于缓蚀剂为五水硫酸铜，代替了现有技术三酸抛光剂中的硝酸，在抛光时不会因为硝酸的存在而产生大量NO₂黄烟及其他挥发性污染气体，可以减少环境污染，减少对人体的危害，有利于保护操作人员的身体健康，也可避免对厂房及设备的腐蚀；本品抛光剂可在75~85℃条件下进行抛光处理，从而降低了抛光的操作温度，使抛光作业相对较容易。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
