水基金刚石抛光液

本品水基金刚石抛光液对于金刚石微粉表面极性基团的含量大大提高，同时能使抛光液中金刚石微粉处于长期稳定悬浮。下面专家来科普本品水基金刚石抛光液的专业配方知识。

制备方法

(1)特制的金刚石微粉的制备：①将平均粒径为20～2000nm的金刚石微粉缓慢加入到浓度大于96%的浓硫酸中超声或剪切分散均匀；②将金刚石微粉与浓硫酸的混合物加热到200℃以上并保持至少60min,然后  停止加热，自然冷却至室温，离心分离出混合物中的金刚石微粉；③用电阻率大于5MQcm的去离子水将上述金刚石微粉洗涤至中性；④将经过 洗涤的金刚石微粉放入温度≤105℃的烘箱烘干水分，即制得特制的金刚 石微粉。

(2)将分散剂、悬浮剂、悬浮助剂、防腐剂、去离子水混合均匀，向混合物中添加特制的金刚石微粉，超声或剪切分散均匀，最后向混合物中

添加pH调节剂，调整溶液的pH 值到3～11，即可制得抛光液。

原料配伍

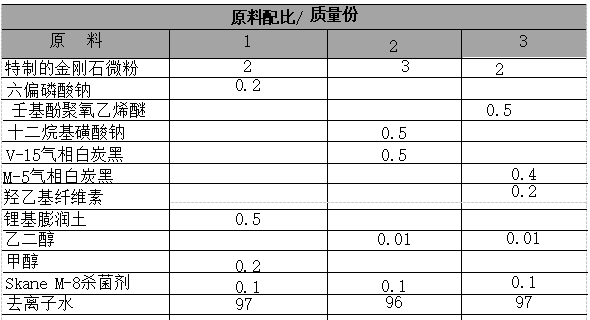

本品各组分质量份配比范围为：特制的金刚石微粉0.001~本品各组分质里悬浮剂 0 . 0 1 ～5 、悬浮助剂 0 . 0 1 ～1、pH调节剂0 . 1～1 . 5、防腐剂0 . 1～0 . 5、去离子水60～99。

所述分散 剂选 自 烷基聚氧乙烯 醚 、山梨糖醇烷基化物、 烷基芳基磺酸酯、烷基聚醚硫酸酯、烷基钠磺酸盐、铵盐、聚乙烯醇、聚乙烯吡咯酮、 聚 丙 烯 酸 衍 生 物 、 聚甲基丙烯酸衍生物、六偏磷酸钠、磷酸钠、多聚磷酸钠、硅酸盐中的一种或一种以上的混合物。

所述悬浮剂选自沉淀白炭黑、气相白炭黑、膨润土及其改性物、水溶性纤维素衍生物中的一种或一种以上的混合物。

其中，所述水溶性纤维素衍生物选自烷基纤维素、羟烷基纤维素、羧甲基纤维素中的一 种或一种以上的混合物。

所述悬浮助剂选自甲醇、乙醇、碳酸丙烯酯、乙二醇、乙二胺、聚乙 二醇、甘油中的一种或一种以上的混合物。

所述防腐剂选自异噻唑啉酮衍生物、胺类化合物、取代芳烃中的一种或一种以上的混合物。

所述pH 调节剂可以是酸性调节剂，如有机和无机酸中的一种或一种 以上的混合物，可以是碱性调节剂如碱金属或碱土金属氧化物、碱金属或 碱土金属氢氧化物、氨、有机胺中的一种或一种以上的混合物。

产品应用
       本品主要用作水基金刚石抛光液。
       产品特性

本品通过浓硫酸对金刚石微粉进行处理，大大提高金刚石微粉表面极性基团的含量，抛光液配方中使用能与这些极性基形成网络结构的悬浮剂，使所得抛光液中金刚石微粉能长期稳定悬浮。本品制备的水基金刚石抛光液产品质量一致，稳定性好。参照“ASTM D13”以及涂料沉降值的测定方法，本品制备的水基金刚石抛光液的沉降值可以为0。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
